一、产品介绍

超声波多普勒流速仪是在管道、渠道或者河流内测量水的流速的设备，主要应用于以下范围：

洪涝灾害监测

污水排放

天然的河溪

市政给排水

水量流失/渗入监测

灌溉流程监测

河口和潮汐的研究

渔业/水利

海岸侵蚀研究

暗渠流程监测

道路排水监测

运河流程研究

江河流程监测

二、工作原理

传感器有两个换能器，一个发射，一个接收。当传感器正对着水流方向，也就是逆流测量的前提下：

      1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，会高于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会高于发射的频率。

      从上面这个就可以通过硬件和软件计算出水流流速和水流方向。

      安装使用时必须要将传感器正对着水流方向。

三、技术参数

测量种类：流速、水深、


用途：在线式测量


流速测量范围：0.02m/s～5.00m/s(最小水深：15cm)；


流速测量分辨率：1mm/s；


流速测量精度：测量流速的±2～3% ；


水深测量范围：5m、10m；


水深测量分辨率：2mm


水深测量精度：±0.5%；


供电：11～14VDC；


输出信号： MODBUS  RTU协议；


传感器配套电缆长度：10米；


被测水道类型：管道，渠道，天然的溪流、河流；


液体酸碱度要求：PH值在5～7之间。


液体温度要求：0～60℃,非凝固


液体压力要求：自然环境状态下，1个标准大气压


提示：水凝固或者接近凝固状态下无法测量流速。

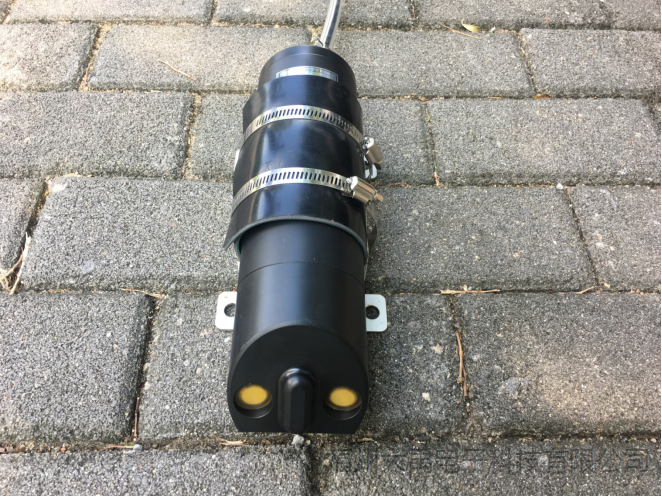

四、产品图片

五、产品安装

1、渠道或者自然河道

     尽量选择具有标准断面的顺直渠道，满足前10后5的要求（既仪器上游顺直段有10倍渠宽，下游顺直段有5倍渠宽）。如果不满足这个要求，水的  流态不会非常平稳，会产生测量结果偏大或偏小的情况，这时就需要进行修正，一般是乘以一个修正系数（该系数是通过现场率定产生的）或调整安装位置。

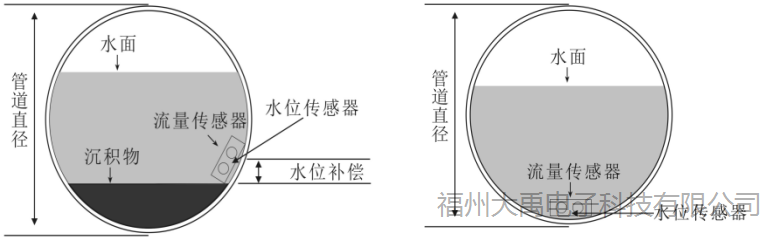

2、窨井下水道

在下水道内，如果没有沉积物，我们把传感器安装在管道底部的正中央。如果有沉积物，把传感器安装在沉积物的旁边。为了防止水流冲击变动传感器的安装位置，传感器底部有一个基座，专门用来固定在管道上。同时，传感器要装在靠近窨井的下水道里面，这样既便于安装，又利于维修和更换。

六、现场案例

闽清邻里水库安装现场

云南昆明安装现场
