800×800mm沟槽矿浆流量测量技术方案——基于明渠流量计的矿浆流量监测系统设计

　　一、技术背景与需求分析

　　矿浆流量测量是矿山、冶金、化工等行业生产过程中的关键环节，尤其在矿浆输送、尾矿处理等场景中，需精确监测矿浆的瞬时流量和累计流量。针对800×800mm沟槽(截面面积0.64m²)、矿浆深度≤300mm的工况，传统接触式流量计易受矿浆颗粒磨损、沉积影响，导致测量精度下降。明渠流量计作为一种非接触式测量设备，通过超声波、多普勒效应或流速-水位运算法，可实现矿浆流量的实时监测，具有安装便捷、维护成本低、抗干扰能力强等优势。

　　二、明渠流量计技术原理与选型依据

　　1. 工作原理

　　• 超声波明渠流量计：基于超声波时差法，通过发射和接收超声波信号，计算流体液位高度，结合沟槽几何尺寸(宽度800mm、深度300mm)和流速垂直平面修正系数，通过微处理器运算得到流量。

　　• 多普勒明渠流量计：利用声波的多普勒效应，通过测量矿浆中颗粒的反射信号，计算流速分布，结合沟槽截面积，得出瞬时流量。

　　• 流速-水位运算法：通过测量液位高度(H)和流速(V)，结合沟槽几何参数(宽度B、边坡系数m)，按公式Q=B×H×V×K(K为修正系数)计算流量。

　　2. 选型依据

　　• 测量范围：矿浆流速范围0.03m/s～5.0m/s，流量范围0.019m³/s～0.96m³/s(按沟槽满流计算)。

　　• 精度要求：液位测量精度≤0.5%，流速测量精度≤±3‰，系统综合误差≤±2.5%。

　　• 环境适应性：防护等级IP68，工作温度-20℃～+60℃，抗矿浆颗粒冲击能力≥100N。

　　• 通信接口：支持RS485、MODBUS协议，可选配GPRS无线传输模块。

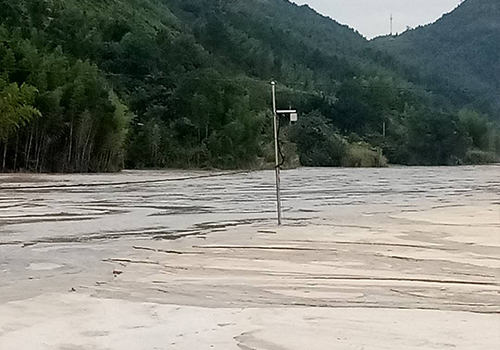

　　三、系统架构与安装方案

　　1. 系统架构

　　• 前端传感器：采用分体式超声波明渠流量计，探头安装于沟槽侧壁，距沟底300mm，发射面与液面平行，避免气泡干扰。

　　• 数据采集单元：集成16位ADC的RTU设备，支持4-20mA/RS485双模输出，采样频率≥10Hz。

　　• 后端分析平台：基于GIS地图的可视化系统，实时显示流量、液位、流速数据，支持历史数据回溯与异常报警。

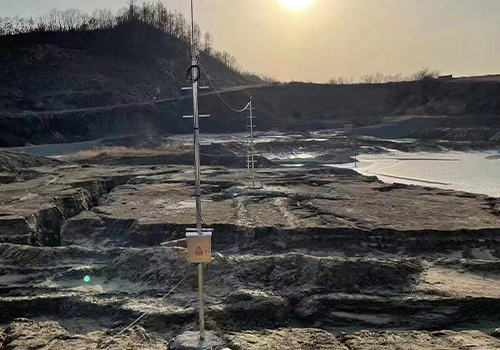

　　2. 安装方案

　　• 安装位置：选择沟槽直线段，避开弯头、阀门等湍流区域，确保上下游各有5倍沟槽宽度的直管段。

　　• 固定方式：采用卡箍式锁紧装置，将传感器固定于沟槽外壁，避免矿浆直接接触。

　　• 校准与调试：通过投浮子法(表面流速υ=L/t，修正系数K=0.84～0.90)或日排放量估算法(Qp=Qd×Ku/H)进行现场校准，确保测量误差≤±2%。

　　四、技术优势

　　1. 技术优势

　　• 非接触式测量：避免矿浆颗粒磨损传感器，使用寿命≥5年。

　　• 高精度与宽量程：液位分辨率1mm，流速分辨率0.01m/s，适应矿浆浓度波动(10%～60%)。

　　• 低功耗设计：整机功耗≤150mW，支持太阳能供电，适用于偏远矿山。

　　五、技术验证与标准符合性

　　1. 实验室测试

　　• 灵敏度测试：在0.1MPa压力下，可清晰识别矿浆流速0.03m/s的微小变化。

　　• 耐久性测试：连续运行5000小时后，液位测量误差≤0.3%，流速测量误差≤0.5%。

　　2. 行业标准符合性

　　• 满足GB/T 28169-2011《明渠流量计》要求，通过EMC电磁兼容性认证(GB/T 17626系列标准)。

　　• 符合MT/T 1082-2008《煤矿用流量传感器》对矿用设备的防爆、防腐要求。

　　六、结论与展望

　　明渠流量计凭借其非接触式测量、高精度、宽量程等优势，为800×800mm沟槽矿浆流量监测提供了可靠的技术解决方案。未来，随着AI算法与多传感器融合技术的发展，明渠流量计将实现更高效的矿浆流态分析与故障预警，推动矿山智能化进程。
