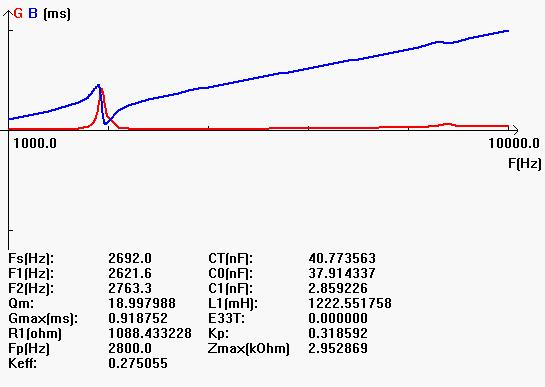

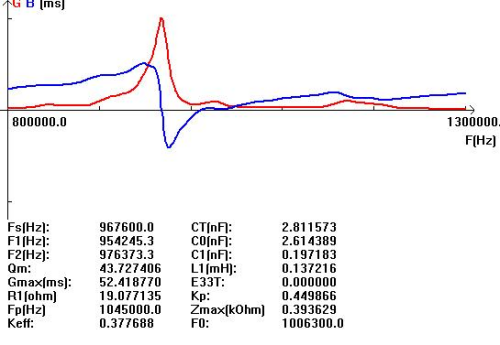

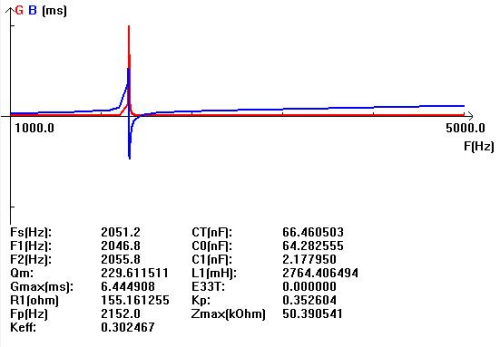

在超声波技术广泛应用于工业检测、医疗成像、清洗加工等领域的今天，超声波换能器作为核心部件，其性能的精准评估至关重要。导纳曲线图便是工程师用于深入分析换能器电气特性、诊断其工作状态的一项关键工具。图中清晰可见的红、蓝两条曲线，并非随意绘制，它们各自承载着特定的物理意义，共同构成了解读换能器性能的“密码”。

　　红色曲线代表电导(G)，它直观反映了换能器在工作频率范围内将电能转换为机械能(声能)并有效耗散出去的能力。电导值的大小与换能器的机械振动损耗、声辐射效率以及内部材料的阻尼特性密切相关。在导纳曲线中，电导峰值通常对应着换能器的谐振频率点，此时能量转换效率最高。

　　蓝色曲线则代表电纳(B)，它描述了换能器在电能与机械能转换过程中，储能元件(如压电陶瓷本身的电容效应以及机械振动系统的惯性)所表现出的特性。电纳曲线反映了系统的电抗性质，其变化趋势揭示了换能器动态阻抗中储能部分随频率变化的规律。

　　将红、蓝两条曲线结合分析，便能全面评估换能器的综合性能。通过观察曲线的形状、峰值点的频率、曲线的尖锐程度(与机械品质因数Qm相关)以及电导与电纳的相互关系，工程师可以判断换能器的谐振频率、反谐振频率、有效机电耦合系数以及工作带宽等关键指标。例如，一个健康、高效的换能器，其导纳曲线通常呈现清晰、对称的圆环形状(导纳圆图)，电导与电纳曲线随频率变化规律明确。

　　在实际应用中，定期测量和分析导纳曲线，可以帮助用户及时发现换能器可能出现的性能退化、胶层老化、压电片开裂或阻抗失配等问题，从而进行预防性维护或调整驱动电路，确保整个超声波系统始终运行在最佳状态，提升工艺稳定性和设备可靠性。

　　因此，深入理解导纳曲线中红蓝双线的含义，不仅是进行专业性能评估的基础，更是实现超声波换能器精准应用、发挥其最大效能的重要一环。
