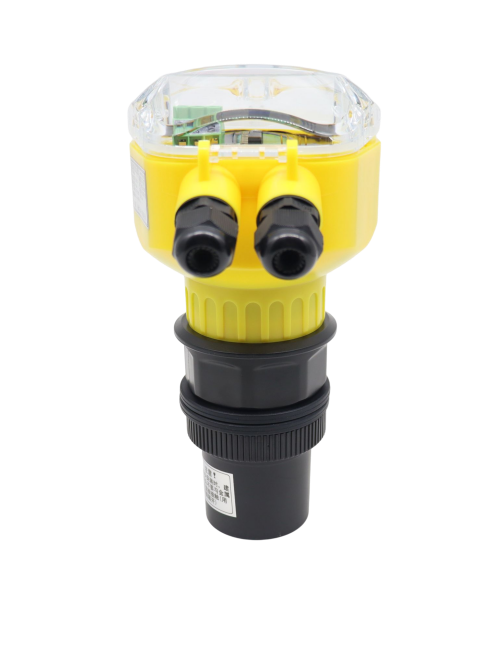

医院生活污水的合规排放是环保监管的重点之一。近日，我司完成一家医院污水排放口流量监测的方案设计。该院生活污水经化粪池沉淀后，通过地沟内一根DN160的PVC管道自然流淌至市政污水主管网。管道处于不满管状态，需对排放流量实施连续、精确监测。经现场勘察与技术研讨，确定采用大禹电子分体式超声波明渠流量计搭配304不锈钢巴歇尔槽的方案。但由于现有地沟及管道条件不满足巴歇尔槽的安装标准，需进行必要的土建改动，方可实现可靠测量。

　　为什么选择“超声波明渠流量计+巴歇尔槽”组合?

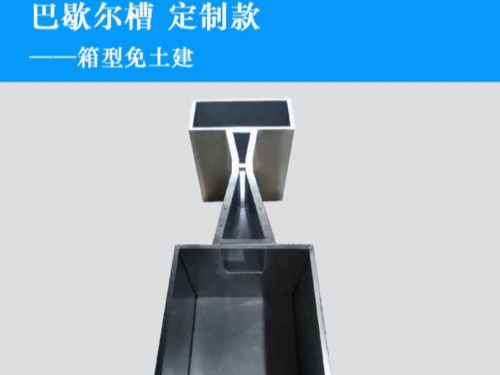

　　对于不满管的重力流管道，直接使用管道流量计(如电磁或超声波多普勒)受限于水流形态、淤积及安装空间，往往误差较大。巴歇尔槽是一种标准量水槽，其缩颈结构能迫使水流形成稳定、有规律的临界流状态。通过测量槽内特定位置的液位高度，依据巴歇尔槽的液位-流量换算公式，即可获得高精度的瞬时流量与累计流量。搭配分体式超声波液位计(探头安装在槽体上方非接触测量)，具有无堵塞、耐腐蚀、维护量低等优势。整套系统尤其适合医院污水这类含少量悬浮物的生活污水排放场景。

　　现场工况的主要不满足项

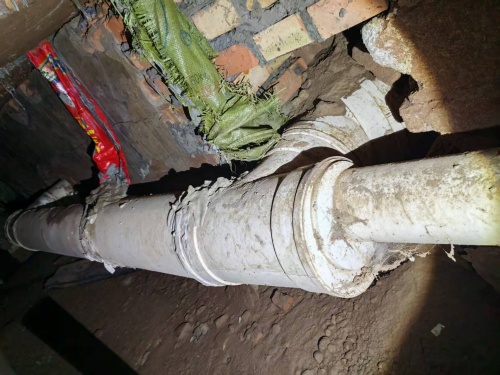

　　在客户现场，化粪池出口已连接DN160 PVC管道，埋设于室内地沟中，管道直接接入市政井。巴歇尔槽安装需满足以下基本条件：上游需有足够长度的平直段(通常为5倍槽宽)，以保证水流平顺进入;槽体需水平放置且与上下游渠道对中;槽下游需保证自由出流或非淹没状态。而客户原有管道及地沟空间狭窄、无平直段、进出水高度不匹配，直接接入巴歇尔槽将导致水流不稳、淹没出流或侧漏，流量数据不可信。

　　土建改动方案

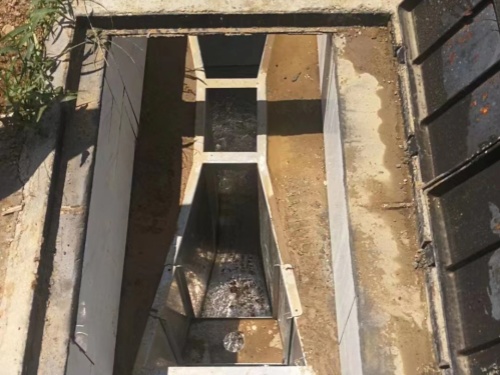

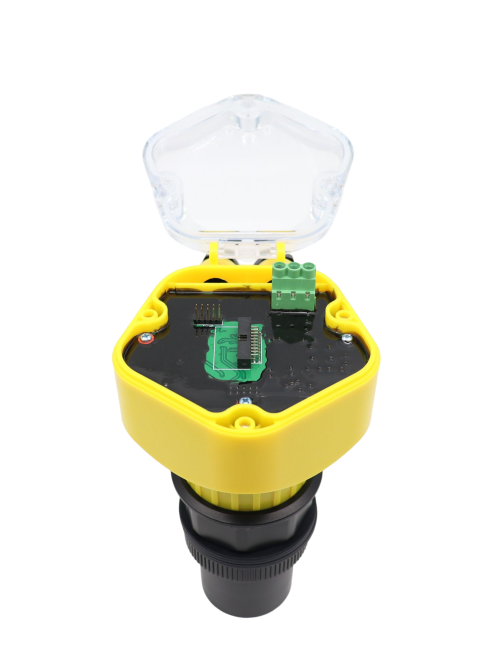

　　经双方技术人员现场测量与沟通，确定对原有PVC管道及地沟实施改造：①截断原有管道适当位置，在化粪池出口与市政井之间重新砌筑或安装混凝土/不锈钢材质的明渠段;②按照所选巴歇尔槽型号(例如槽号2或3，适用流量范围约2～200m³/h)的技术图纸，浇筑槽体基础，保证水平及标高;③槽体上游设置至少1米以上的平直导流段，下游设置出流消能段;④将分体式超声波液位计探头架设在巴歇尔槽规定测量点正上方，通过引线连接至壁挂式仪表主机，输出4-20mA或RS485信号至环保监测平台。该土建改造属于一次性投入，完成后可实现长期稳定、免维护的流量监测。

　　实施效果

　　改造安装后，分体式超声波明渠流量计在不满管、低流速条件下仍能稳定输出实时流量数据，误差可控制在±3%以内，满足环保部门对医院污水排放的监管要求。客户目前已正常投运，数据上传当地环保平台。

　　大禹电子可提供从现场勘察、槽体选型、土建指导到仪表调试的全流程服务。欢迎有类似排水监测需求的单位来电咨询。
