污水排放不平稳,流量计数据也疯狂?解决方案来了!【大禹电子】

发布者:丁伯苗 发布日期:2024-07-09  浏览量:549

  工业污水排放大多为间歇性排放,工业厂区在污水储存量达到一个蓄水池的上线才会启动污水排放。并且污水的排放量会受到当地工业园区管理委员会和环保局的监管。所以,在进行污水监测时,需要采用高精度、高稳定性的流量计进行污水排放总量监测。


  大多污水排放采用管道式或渠道式的间歇性排放,管道式可以采用电磁流量计、超声波流量计进行监测,渠道式可以采用多普勒流量计、超声波明渠流量计进行流量监测。然而,在进行流量监测时,由于现场的安装工况没有达到测量要求,导致流量计的数据稳定性降低。接下来让我们看看污水排放案例——超声波明渠流量计搭配巴歇尔槽9号进行污水流量监测。

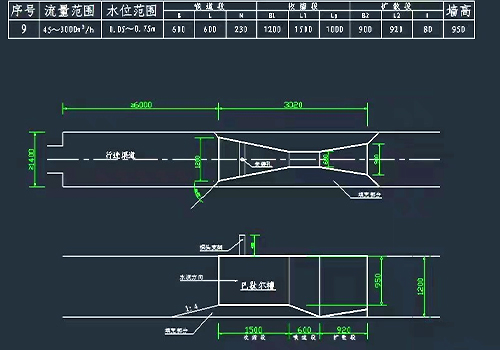

  客户提供巴歇尔槽9号槽图纸:


超声波明渠流量计

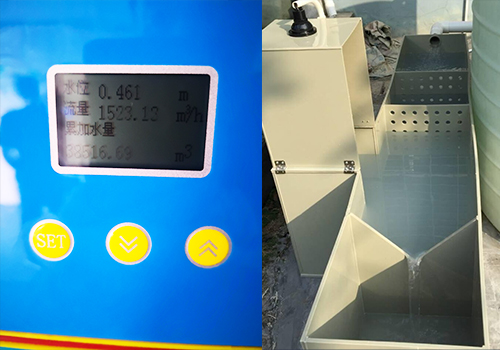

  我们为客户选择适配的超声波明渠流量计,出厂设置按巴歇尔槽9号槽进行设置,参考零点根据客户要求设置为1.25米。现场安装设置后,数据显示如下:


  客户反馈咱们的明渠流量计水位值有比较大的跳动,于是请客户拍回超声波换能器现场安装情况:


超声波明渠流量计


  根据现场安装情况,客户提供污水排放时的视频,我们可以很清晰看到超声波换能器(俗称超声波探头)测量的正下方水位波动很大,并伴随有极大的水花。初步判断巴歇尔槽进水口前方的直渠道完全不能满足前10D后5D流量计安装基本要求。


超声波明渠流量计


  经过视频观察排水口可见,排水口距离巴歇尔槽很近,只有1米左右,流经巴歇尔槽的水面波动大并伴随水花。如果流量计不往后安装,不能保证污水平稳的流入流道,水位的数据基本不会稳定下来,所以跳动是极为正常的情况。


  因此,我们建议客户加长流道或者在排水口加上一些过滤网,通过过滤网来降低水的流速,把水流控制到相对平稳的状态,再平稳的流入流道。可按如下示例进行修改:


  在使用超声波明渠流量计搭配任何槽测量污水排放量时均需要做到使水平缓的进入到流道,流量计在进行测量时数据才能稳定而准确。


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
