非侵入式测量神器!超声波流量计如何精准监测下水道流速?【大禹电子】

发布者:林永海 发布日期:2024-11-08  浏览量:123

  超声波多普勒流量计常规运用在城市河道、农业灌溉灌区主干渠、城市污水管网、城市雨水管网等水位、流速、流量监测。超声波流量计是一种用于测量管道或导管中流体流速的设备,它利用超声波技术进行测量。这种流量计主要由换能器和转换器组成,具有多种类型,如多普勒法、速度差法、波束偏移法等。


  特点

  非接触测量:可以无需停流截管安装,只需在既设管道外部安装换能器。

  无流动阻挠测量:不会造成额外的压力损失。

  适用范围广:适用于大型圆形管道和矩形管道,原理上不受管径限制。

  高精度:测量精度高,可达1%以内。

  非侵入性:大多数超声波流量计是非侵入式的,不会与被测流体接触,适用于腐蚀性、危险性或高纯度流体的测量。

  双向流量测量:能够测量两个方向的流体流量。


  局限性

  对流体要求:含有较大固体物或气泡的液体可能导致测量故障。

  安装要求:需要在仪表前后有一条直管以确保读数准确。


超声波多普勒流量计


  下水道底流速也是可以通过超声波流量计进行测量的。超声波流量计因其非侵入性、高精度和能够适应多种流体类型的特点,非常适合用于下水道等环境中的流速测量。


  在实际应用中,超声波流量计可以安装在下水道的管道外部,不需要与流体直接接触,因此不会对下水道中的流体造成干扰。它们能够适应下水道中可能存在的各种复杂条件,如污水中的悬浮固体、气泡和其他杂质。通过测量超声波信号在流体中传播的时间差,可以准确计算出流体的流速。


  下水道流速测量的重要性在于它可以提供污水处理和排水系统设计、运行和维护的重要信息。以下是一些超声波流量计在下水道流速测量中的具体应用:


超声波多普勒流量计


  监测流量:了解下水道系统的流量变化,帮助优化污水处理过程。

  预防堵塞:通过监测流速变化,可以及时发现潜在的堵塞问题。

  设计评估:在下水道系统设计阶段,流速数据对于确定管道尺寸和布局至关重要。

  环境影响评估:监测下水道排放对环境的影响。


  由于下水道环境可能比较恶劣,选择超声波流量计时需要考虑设备的耐用性和适应恶劣环境的能力。例如,需要确保流量计具有足够的防护等级,能够抵抗污水中的腐蚀性物质。同时,安装时也要确保流量计的传感器正确放置,以获得准确的测量结果。

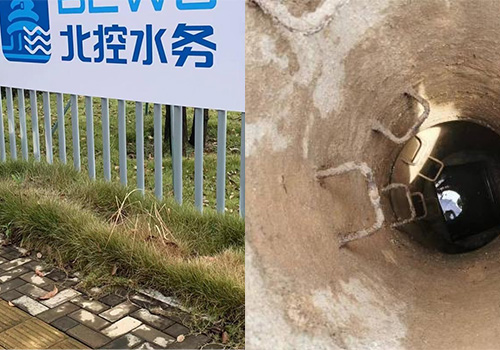

  环境说明:以下我们将分析特殊案例,河道水流量监测。

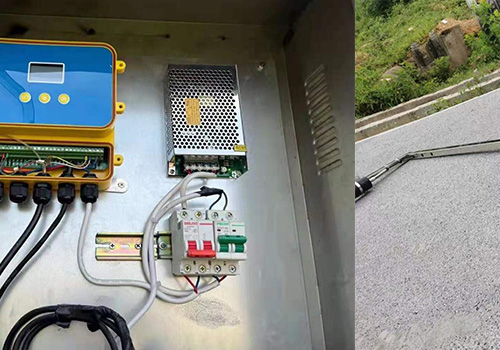

  本现场环境特别,安装人员井下作业不方便,特派人现场指导支架安装以及配套调试。


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
