一、项目背景

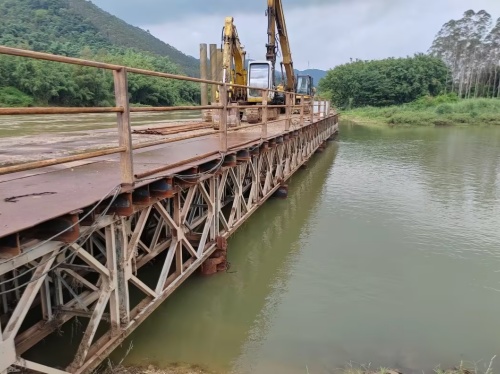

　　甘肃姚河位于平凉市境内，属泾河支流，流域内季节性降水差异显著，汛期(7-9月)降水占全年总量的60%以上，洪水期水流流速可达3.5m/s，且水流裹挟大量泥沙、砾石，对沿河桥梁基础造成严重冲刷风险。

　　此前桥梁运维单位主要采用“季度人工探摸+汛期水上测深”的传统监测模式，存在三大核心痛点：一是洪水期水流湍急、含沙量高，水下作业安全风险极大，无法实现汛期实时监测;二是人工测量数据离散性大，难以捕捉冲刷坑动态演变过程，曾出现2次预警滞后导致的临时交通管制事件;三是监测成本高，单桥年均水下探摸、巡检费用超18万元，且无法形成连续的冲刷数据档案。

　　二、设备选型与部署方案

　　(一)设备选型

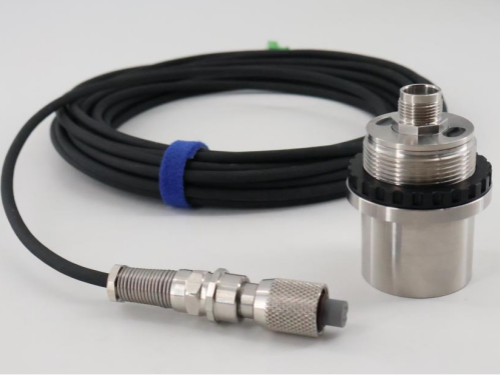

　　针对姚河水文特性，项目组对比声呐、雷达、光纤光栅等技术路线后，最终选用大禹电子SNW-CS型一体式超声波冲刷传感器，核心适配性优势如下：

　　复杂工况适应性强：采用超声波脉冲测距技术，可在含沙量≤30kg/m³、流速≤3m/s的高浊度水流中稳定工作，完全适配姚河汛期高含沙、大流速的环境;同时支持冲刷深度、河床高程、水位、流速四参数同步监测，实现水文变化与冲刷过程的联动分析。

　　测量精度满足规范要求：冲刷深度测量范围0-15m，测量误差≤±5cm，采样频率可根据需求设置为1分钟-1小时可调，可精准识别局部冲刷、一般冲刷的动态变化过程，解决了洪水期无法监测的行业痛点。

　　长期运行可靠性高：设备防护等级达IP68，水下部分无活动部件，搭配防水流冲击安装支架，设计寿命≥10年;支持RS485/Modbus-RTU协议，可直接接入现有桥梁健康监测平台，具备断点续传、远程校准功能，实现水下设备免维护。

　　(二)点位布设与安装

　　结合姚河水文勘测数据，项目组选取4个冲刷风险最高的主河槽桥墩作为监测对象，布设方案如下：

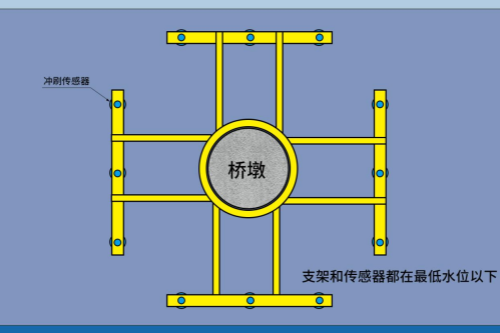

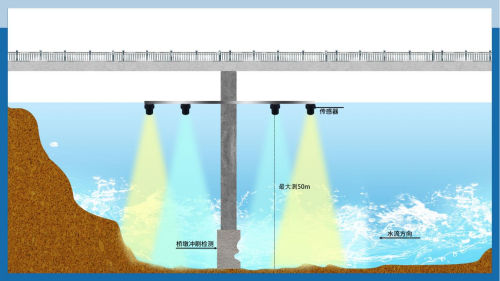

　　每个桥墩迎水面、侧水面各安装1台传感器，共布设12台监测设备，波束垂直对准河床，避开桥墩周围涡流区与承台遮挡，实现冲刷坑发育全过程覆盖;

　　水下线缆采用凯夫拉防磨护套，沿桥墩侧壁采用不锈钢抱箍固定，水下接头处做双重防水密封处理，抵御汛期漂浮物、砾石冲击;

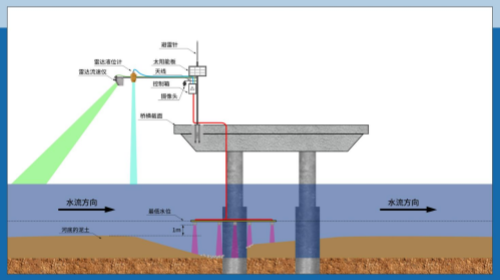

　　数据采集终端安装于桥墩顶部，搭配太阳能+锂电池供电系统(续航≥30天)，无需外接电源即可实现无间断运行，监测数据通过4G网络实时上传至甘肃省桥梁健康监测平台。

　　(三)系统架构

　　系统采用“感知层-传输层-平台层-应用层”四级架构：

　　感知层：12台超声波冲刷传感器实时采集冲刷深度数据;

　　传输层：通过RS485总线将数据上传至墩顶采集终端，经4G网络传输至云端平台;

　　平台层：部署桥梁冲刷监测专项模块，具备数据存储、趋势分析、阈值预警功能;

　　应用层：面向运维单位提供实时监控、预警推送、冲淤分析、养护决策支撑服务。

　　三、应用成效

　　系统自2025年投运以来，已稳定运行7个月，成功经受住2026年汛期3次洪峰考验，核心成效如下：

　　监测数据稳定可靠：设备整体在线率达98.7%，汛期高含沙水流条件下未出现数据漂移、丢包问题，精准捕捉了3次洪水过程中“冲刷-回淤”的完整变化曲线，数据与人工复测结果偏差≤1.8%，完全满足桥梁安全监测要求。

　　预警响应效率显著提升：系统设置三级冲刷阈值预警(一级预警：冲刷深度达设计值70%，二级：达90%，三级：超设计值)，应急响应效率较传统模式提升62%

　　管养成本大幅降低：在线监测替代了传统水下探摸、船只测深等高危作业，年均减少水下作业量85%以上，大幅降低了人员作业安全风险。

　　支撑科学养护决策：系统已形成4个桥墩的“一墩一档”冲刷动态档案，通过对6个月冲淤数据的分析，运维单位优化了3个桥墩的抛石防护范围，较传统经验方案减少防护工程量23%，节约加固费用近40万元，为桥梁全生命周期管养提供了数据支撑。

　　四、项目总结

　　本项目是大禹电子桥墩冲刷监测传感器在西北季节性河流场景的典型成功应用，验证了超声波冲刷监测技术在高含沙、大流速、季节性洪水区域的适配性：一是解决了西北河流汛期无法开展冲刷监测的行业痛点，实现了水下隐蔽风险的透明化、连续化感知;二是形成了可复制的“设备选型-点位布设-平台接入-运维管理”标准化方案，可为黄河流域、西北内陆河区域同类型桥梁冲刷监测提供参考。
