2026年8月31日，大禹电子技术人员前往厦门，为中铁大桥局厦门-金门大桥试点项目提供ADCP(声学多普勒流速剖面仪)现场安装指导服务。该项目旨在获取桥址区域精确的水文流速剖面数据，为后续桥梁施工及水文分析提供基础支撑。

　　安装前的现场勘察

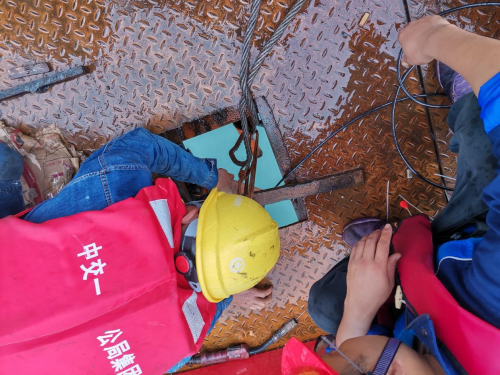

　　到达现场后，首先对检测井口尺寸进行实测确认，核对与设计图纸的一致性，确保ADCP设备能够顺利下放且不触碰井壁。同时规划电缆走线路径，确认线缆长度满足从井底到地面采集设备的距离要求，避免因线缆不够长而临时转接。

　　下井作业前，使用气体检测仪确认井内无有毒有害气体积聚，做好有限空间作业的安全防护准备。工具方面，备齐冲击钻、扳手、万用表、卷尺、水平仪、防水胶带及安全装备(安全帽、安全带等)。

　　安装核心要点：哪些细节直接决定数据质量

　　安装过程并非简单的“把设备放下去就行”，以下几个环节是数据有效性的关键：

　　盲区与有效剖面：ADCP换能器发射面附近存在振铃干扰区域，称为盲区。第一层有效数据并非从水面开始，而是从换能器表面往下一定距离才有效。现场需根据仪器频率确认盲区范围，确保关心的表层流速位于盲区之外。

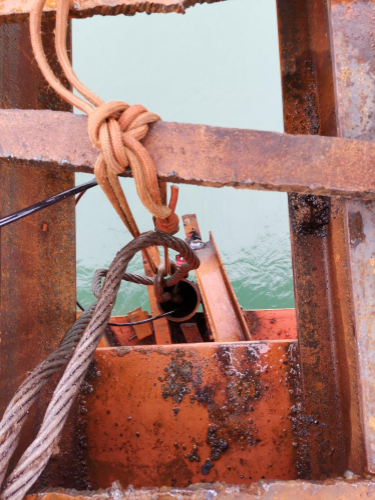

　　换能器安装深度与水平校准：坐底式安装时，换能器发射面必须水平朝上，且高于淤泥层至少0.5米。现场使用水平仪校准支架平台，防止因倾斜导致流向解算偏差。同时确认支架底部避开井底沉积物，避免设备被淤积掩埋。

　　声学噪音规避：换能器发射面正前方的扇形区域内不能有任何凸起物(如支架横梁、铆钉等)，否则会产生声学反射干扰。现场检查井壁内侧和支架结构，确保安装位置有足够的声学清空区域。

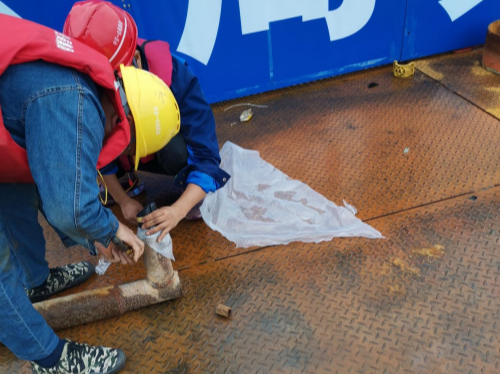

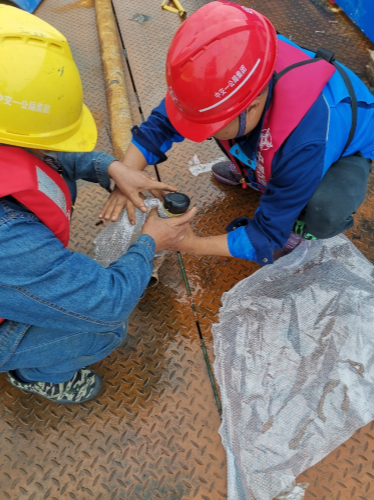

　　电气连接与屏蔽：ADCP发射功率较大，启动瞬间压降明显。现场使用万用表实测供电电压，计算线缆压降，确保换能器端电压不低于额定值。信号线采用双绞屏蔽线，屏蔽层单端接地，且与供电线分开走线，避免电磁干扰导致回波信号出现异常。

　　罗经校准：走航模式下，底跟踪测船速前必须进行罗经校准。现场指导操作人员按规范步骤完成校准流程，避免罗经固定偏差导致流速流向数据出现系统性错误。

　　现场留存的安装记录

　　安装完成后，对井口尺寸、换能器安装姿态、支架固定方式、电缆出口位置等关键环节拍照存档，并记录各项参数设置，为后续数据处理提供参考依据。

　　小结

　　ADCP的数据质量，七分靠安装，三分靠处理。一个看似微小的安装偏差——换能器倾斜1°、忽略井内凸起物、罗经未校准——都可能导致最终流速数据出现显著误差。现场指导的核心价值，就是在设备入水之前，把这些隐患逐一排除。
