1、测量原理

　　下水道超声波多普勒流量计是通过 RS485 采集超声波多普勒流速仪的流速、水位和温度，

　　并根据现场的实情输入各种渠道参数，利用渠道参数和采集的水位 H(m)计算出过水面积

　　S(㎡)，过水面积与流速 V(m/s)相乘法计算出瞬时流量(? = ? ∗ ?)，流量乘以累积时间计

　　算出累计流量。

　　由此可知：Q = V ∗ S

　　瞬时流量*时间差=累计流量

　　2、产品描述

　　本产品以 4G-CAT.1/NB-IoT 物联网技术为核心，构建了远距离通信、高防护等级、抗干

　　扰等多种复杂环境下的低功耗测量系统。采用 7.2V 一次性锂电池搭配超级电容供电，总容

　　量达 133AH，可实现 30 分钟频次数据上传条件下工作 12 个月(常温 25℃环境下)。

　　下水道超声波流量计(遥测端主机)通过 RS-485 采集超声波多普勒流速仪的流速、水

　　深、温度等信息上传至云平台，用户可在平台上直接设置渠道信息，由云平台进行断面面积、

　　瞬时流量、累计流量等数据计算，并展示给用户!

　　3、产品特点

　　•低功耗，4G-CAT.1 或者 NB-IoT 均采用超低功耗设计

　　•可配置，内置 BLE 蓝牙，可通过微信小程序实现参数读取及配置

　　•IP68 防护等级

　　•平台多功能化，具备数据查询、数据导出、参数设置、拟合曲线分析、仪表离线状态

　　监测、SIM 卡状态监测等功能

　　•微信小程序可远程查看数据

　　•支持多平台协议，平台 API 接口

　　•防水型水密接头，便于现场维护

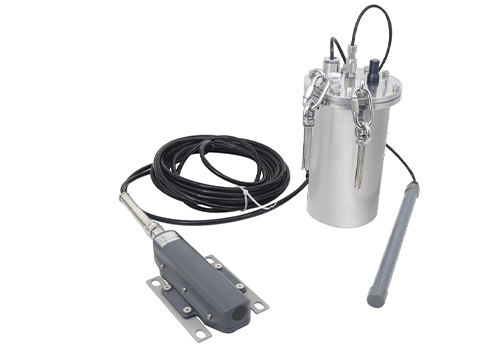

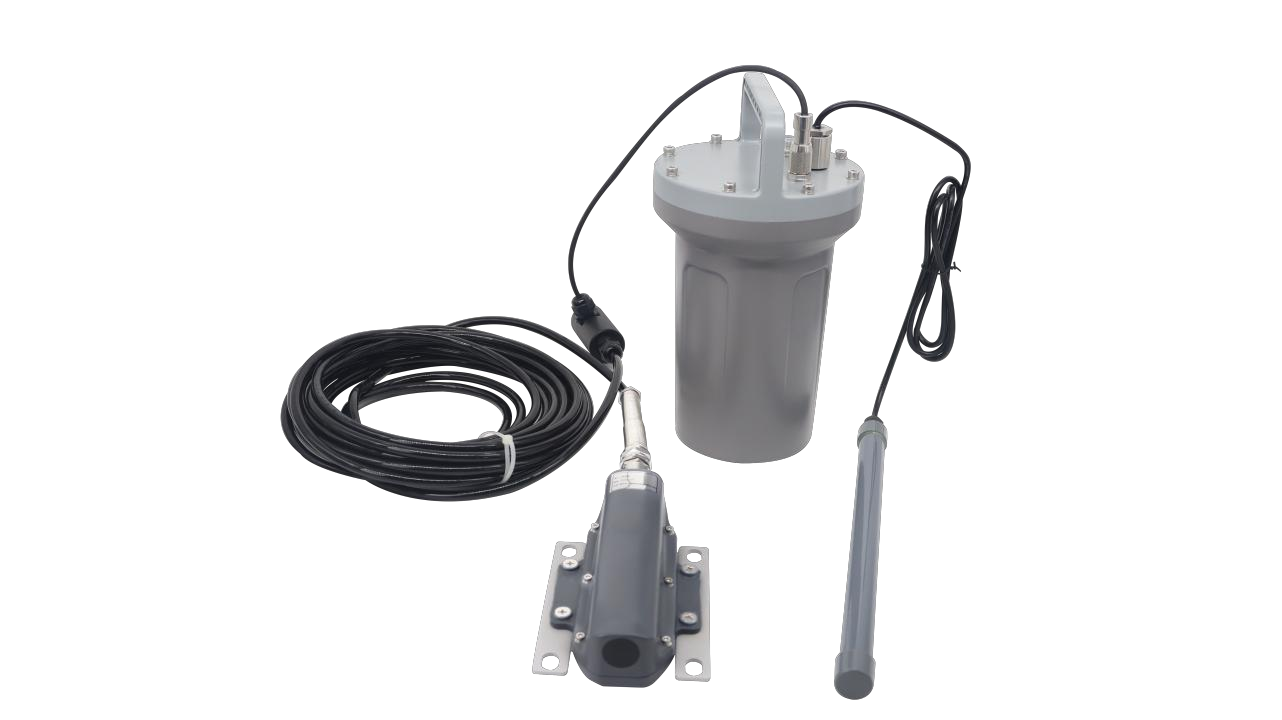

　　•多运用场合，ABS 或不锈钢外壳可选
