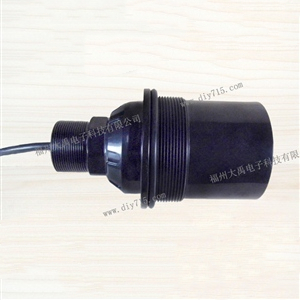

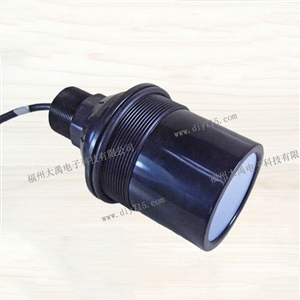

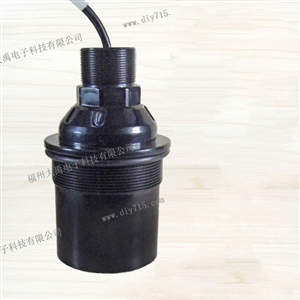

64KHz 普通型换能器C型 (分体式）
名称：5m量程普通型换能器 C型 分体
型号：DYA-64-05C-F
量程：0.4～5m
盲区：0.4m
频率：64KHz±5%
最小阻抗：1300Ω ±20％
压力：≤3公斤或者0.3MPa
工作电压：峰值电压＜1500VPP
本产品适用于：超声波液位计，监控，防撞，安防
产品详情
一、换能器的主要技术指标
名 称 | 64KHz 普通型换能器C型 (分体式） | 工作温度 | -40～+80℃ |
型 号 | DYA-64-05C-F | 压 力 | ≤3公斤或者0.3MPa |
频 率 | 64KHz±5% | 角 度 | (波速宽度)半功率角@-3dB：4°±2 锐度角：10°±4 |
量 程 | 0.4～5m | 外壳材质 | 弱酸弱碱环境下可以使用（PC） |
最小阻抗 | 1300Ω±20％ | 用 途 | 超声波液位计，监控，防撞，安防 |
电容量 | 2550pF±20％ @1KHz | 安装尺寸 | 吊装螺纹M38×1.5 底装螺纹M78×2 |
灵敏度 | 带载驱动电压700Vpp，距离0.6m 回波幅度200mV | 防护等级 | IP68 |
工作电压 | 峰值电压＜1500VPP | 重 量 | 1040g±5％ |
二、换能器的分类和配件
配 件 | M32×1.5螺母 | M48×2螺母 | 电缆线长 | 脉冲变压器 |
分 体 | 选配 | 选配 | 标配10m | 选配 |
三、换能器的接线说明
分体（四线）：红：换能器＋、白：换能器－、蓝，黑温度传感器线（MF58）；
分体（三线）：红：换能器＋、蓝：温度传感器＋、黑：公共－；

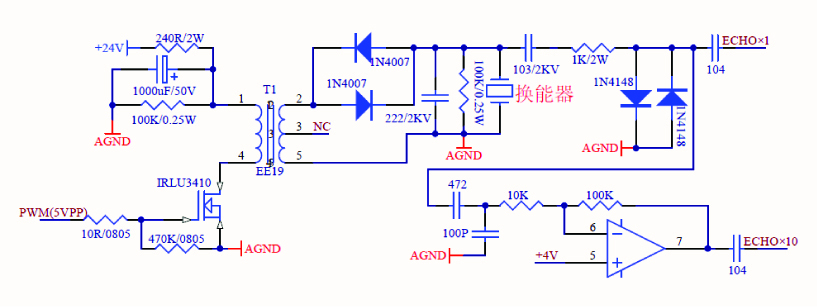

四、换能器的温度传感器原理图，测试电路原理图

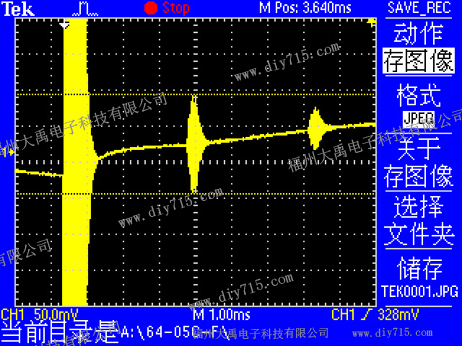

五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1

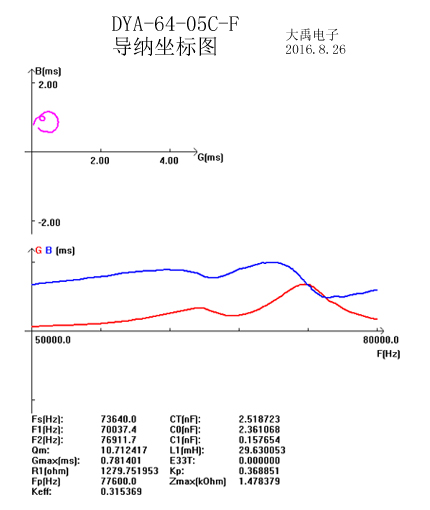

六、换能器的导纳曲线图

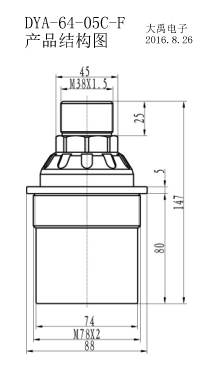

七、换能器的外形尺寸图
