49KHz 普通防爆型换能器 A型（一体）
名称：49KHz 普通防爆型换能器 A型（一体）
型号：DYA-49-08A-FB
量程：0.4～8m
盲区：0.4m
频率：49KHz±5%
压力：≤3公斤或者0.3MPa
工作电压：峰值电压＜1500Vpp
本产品适用于：超声波液位计，监控，防撞，安防，防爆
产品详情
一、换能器的主要技术指标
名 称 | 49KHz 普通防爆型换能器 A型（一体） | 工作温度 | -40～+80℃ |
型 号 | DYA-49-08A-FB | 压 力 | ≤3公斤或者0.3MPa |
频 率 | 49KHz±5% | 角 度 | (波速宽度)半功率角@-3dB:9°±2 锐度角:20°±4 |
量 程 | 0.4～8m | 外壳材质 | POM |
等效阻抗 | 240Ω±20％ | 用 途 | 超声波液位计，监控，防撞，安防，防爆 |
电容量 | 2200pF±20％ @1KHz | 安装尺寸 | 吊装螺纹G3/4 底装螺纹M48×2 |
灵敏度 | 带驱动电压800Vpp，距离0.6m 回波幅度400mV | 防护等级 | IP68 |
工作电压 | 峰值电压＜1500Vpp | 重 量 | 310g±5％ |
二、换能器的分类和配件
配 件 | M32×1.5螺母 | M48×2螺母 | 电缆线长 | 脉冲变压器 |
一 体 | 无 | 选配 | 标配 | 选配 |
三、换能器的接线说明
一体：接口（3PIN,2.54mm端子）：红正，白负，黑屏蔽线；
接口（3PIN,2.0mm端子）： 白黑为温度传感器线（MF58）；
四、换能器的温度传感器原理图，测试电路原理图

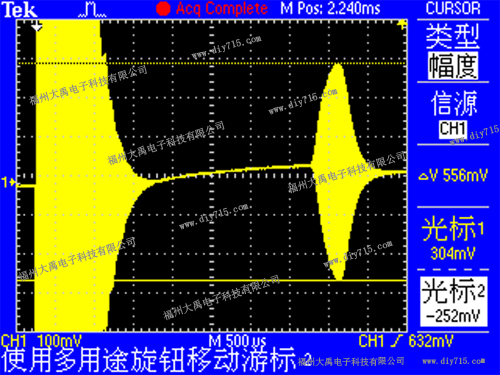

五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1

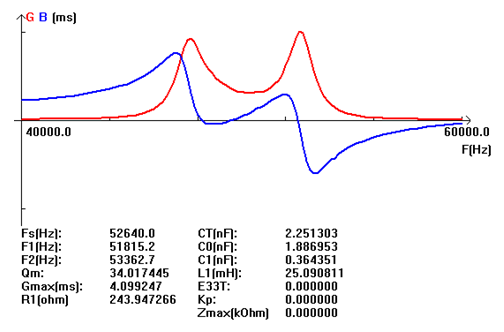

六、换能器的导纳曲线图

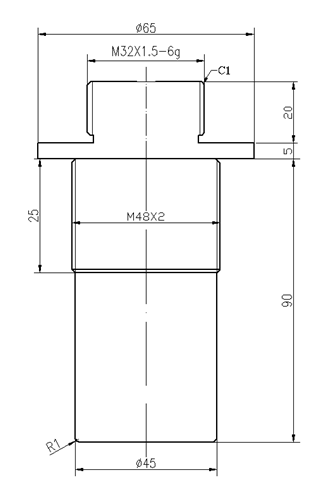

七、换能器的外形尺寸图
