  • 40KHz断轨检测横波探头

    名称:40KHz断轨检测横波探头

    型号:DYZH-40-200

    量程:200m

    频率:40KHz±3KHz

    工作电压:峰值电压<1500VPP

    本产品适用于:远距离钢轨检测,探伤等等!


    产品详情

    一、换能器的主要技术指标

    名  称

    40KHz断轨检测横波探头

    工作温度

    -40~+80℃

    型  号

    DYZH-40-200

    压  力

    ≤3公斤或者0.3MPa

    频  率

    40KHz±3KHz

    外壳材质

    弱酸弱碱环境下可以使用(POM)

    量  程

    200m

    用  途

    远距离钢轨检测,探伤

    等效阻抗

    600Ω±20%

    安装尺寸

    电容量

    3900pF±20% @1KHz

    防护等级

    IP68

    工作电压

    峰值电压<1500VPP

    重  量

    405g±5%



    二、换能器的接线说明

    分体:两芯带屏蔽,红:换能器+,黄换能器-,黑或者黄屏蔽线



    三、换能器的测试电路原理图

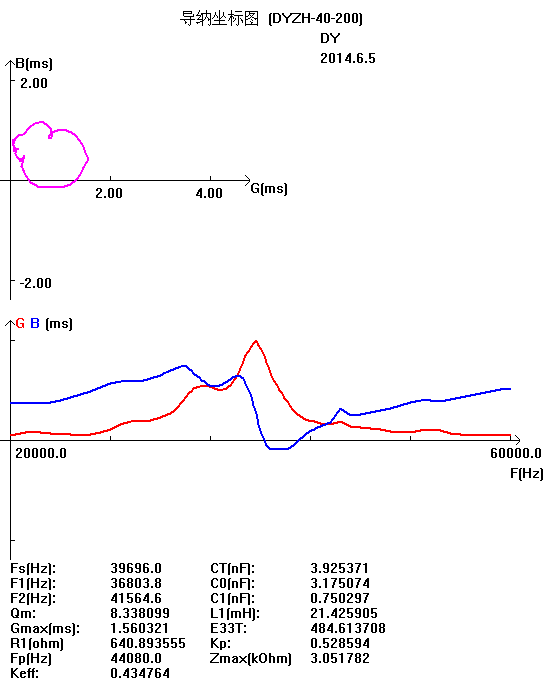

    四、换能器的导纳曲线图

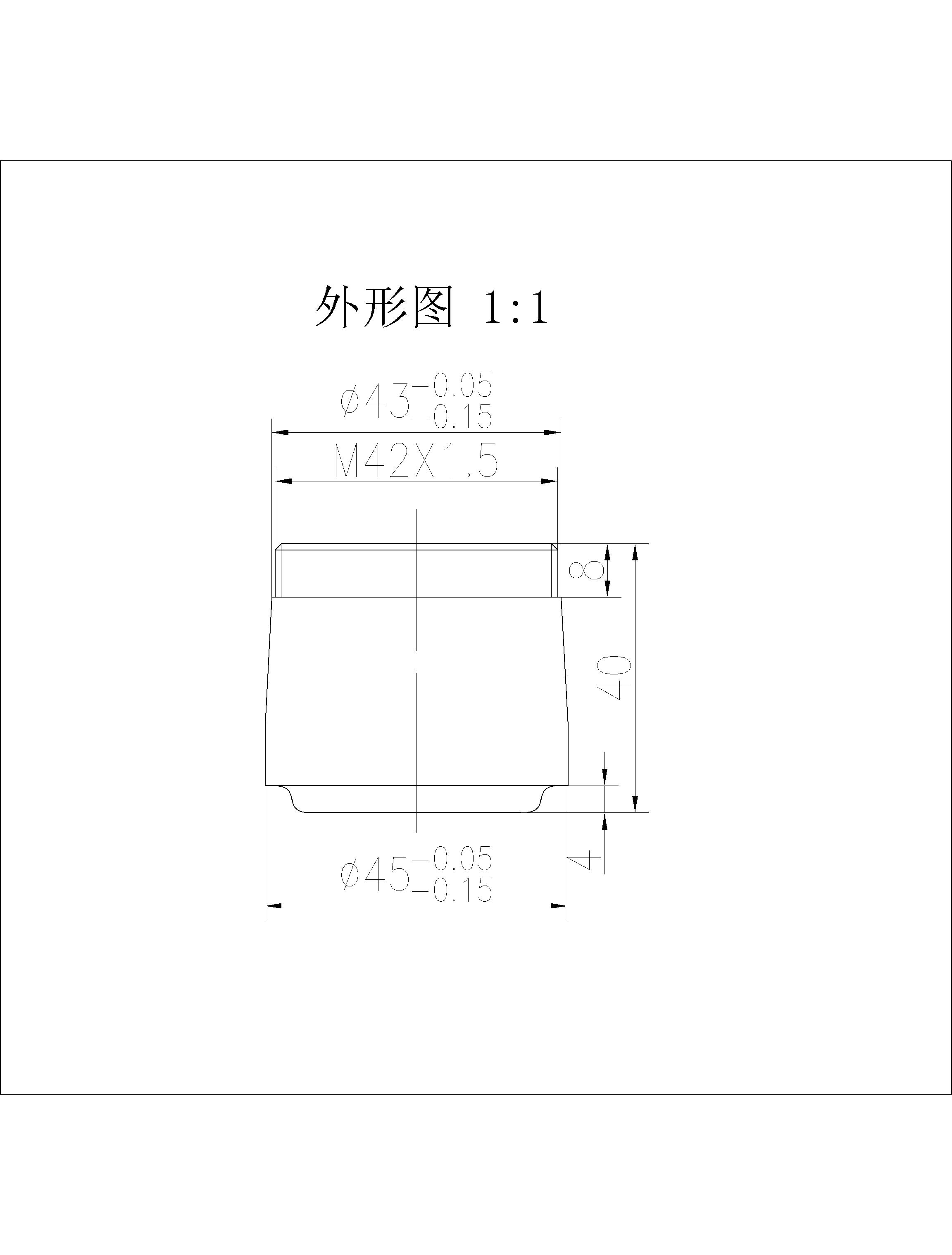

    五、换能器的产品结构图
