风速风向仪超声波换能器应用【大禹电子】

发布者:大禹电子 发布日期:2023-07-18  浏览量:648

  超声测风是超声波检测技术在气体介质中的一种应用,利用超声波在空气中传播速度受空气流动(风)的影响测量风速的。

  声波在空气中传播时,在顺风与逆风方向均存在速度差。当超声波传播距离固定时,该速度差就反映为传播用时的时间差,且该时间差与待测风速之间具有线性关系。根据测量、计算时差的方法不同,一般分为直接时差法、频差法和相位差法。直接时差法也叫脉冲声时法,对超声波的收发时间直接进行测量,从而通过时间差计算得出当前的风速风向数据。

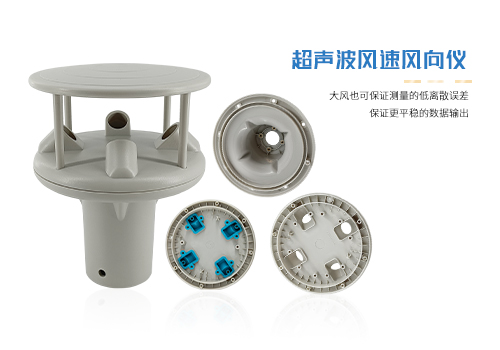

超声波风速风向仪

  与常规的风杯或旋翼式风速仪相比,这种测量方法的最大特点在于整个测风系统没有任何机械转动部件,属于无惯性测量,故能准确地测量出自然风中阵风脉动的高频部分。

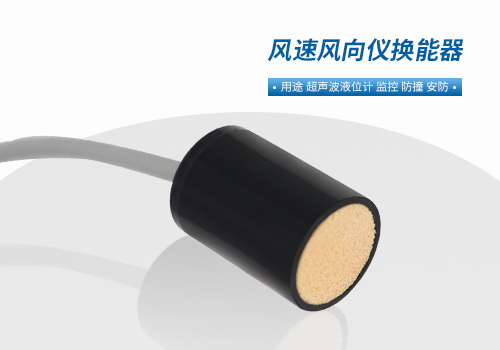

风速风向仪换能器

  超声波风速风向传感器使用四个超声波探头,在二维平面内循环发送和接收超声波,通过超声波在空气中传播的时差来测量风速和风向。

超声波风速风向仪

  随着多年的研究与发展,超声波风速风向仪的精度和可靠性都在不断提高。目前针对超声波风速风向仪的研究,在超声波换能器的驱动电路和信号接收电路实现上,都采取了脉冲变压器升压产生驱动信号和A/D采样接收信号的方法。
