水流动脉探测器!ADCP工作原理大起底【大禹电子】

发布者:大禹电子 发布日期:2024-09-19  浏览量:151

  ADCP(超声波多普勒剖面流速仪)的工作原理,特别是其测量分层流速的方法,可以详细解释如下:


  一、多普勒效应基础

  多普勒效应是一种物理现象,当声波声源与观察者(或反射体)之间存在相对运动时,观察者接收到的声波频率会发生变化。这种频率变化与声源和观察者之间的相对运动速度有关。简单来说,如果声源和观察者相互靠近,接收到的频率会增加;如果相互远离,频率则会减少。

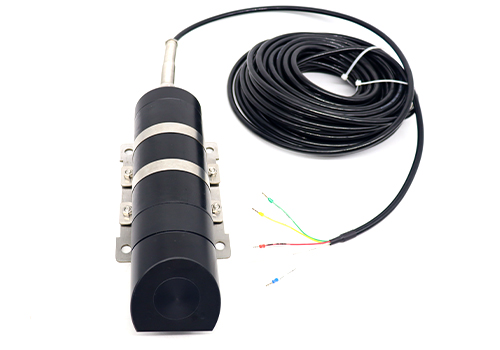

ADCP(超声波多普勒剖面流速仪)


  二、ADCP的工作原理

  ADCP利用多普勒效应来测量水流速度。它通常配备有一个或多个超声波探头,这些探头既能够发射超声波,也能够接收反射回来的超声波。


  超声波发射:

  ADCP的探头向水中发射超声波。这些超声波在水中传播,并遇到水中的颗粒物、气泡或其他反射体。

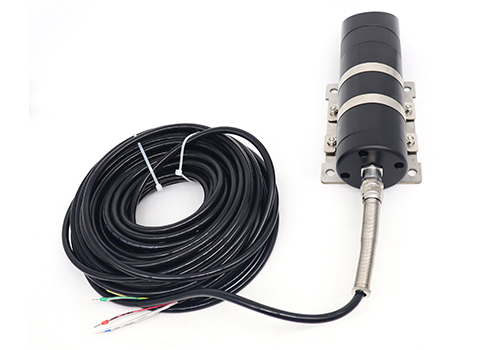

ADCP(超声波多普勒剖面流速仪)


  超声波反射与接收:

  发射的超声波在遇到反射体后会反射回来,并被ADCP的接收探头捕获。

  根据超声波发射和接收之间的时间差,ADCP能够计算出反射体(即水中的颗粒物或气泡)与探头之间的距离,从而确定不同水层的深度。


  多普勒频移测量:

  当超声波与水中的颗粒物或气泡相互作用时,如果它们之间存在相对运动(即水流速度),那么反射回来的超声波频率会发生变化,这就是多普勒频移。

  ADCP通过测量发射频率和接收频率之间的差值,可以计算出对应水层的流速。


  分层流速测量:

  通过在不同的时间间隔内重复上述过程,并结合探头的设计(如多波束或单波束),ADCP能够测量出不同水层的流速。

  这些数据可以被用来生成水流速度的垂直剖面图,提供关于水流结构和动态的重要信息。

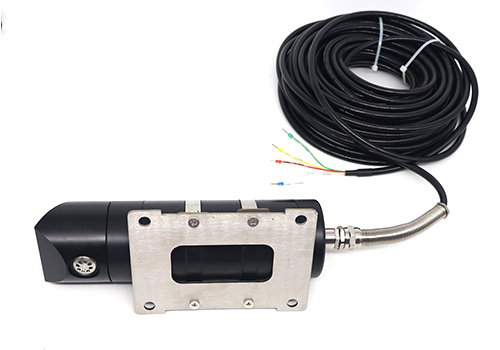

ADCP(超声波多普勒剖面流速仪)


  三、总结

  ADCP利用多普勒效应,通过测量超声波在水中的传播时间、反射以及频移,来准确地测量不同水层的流速。这种技术在水文学、海洋学以及环境科学等领域具有广泛的应用,为研究人员提供了宝贵的水流速度数据,有助于更好地理解水体的物理特性和动态过程。

  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
