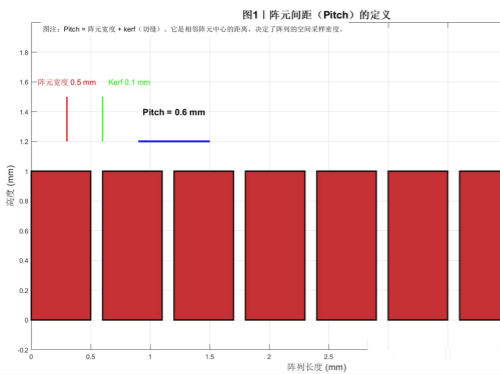

在相控阵超声检测中，大家往往关注阵元数量、频率、带宽这些参数。但有另一个同样关键的指标，容易被忽视，却直接决定了图像是否“干净”——它就是阵元间距，也叫pitch。

　　阵元间距不会直接影响分辨率或穿透深度，但它会悄悄做一件麻烦事：制造伪影。其中最典型、最让人头疼的，就是栅瓣。

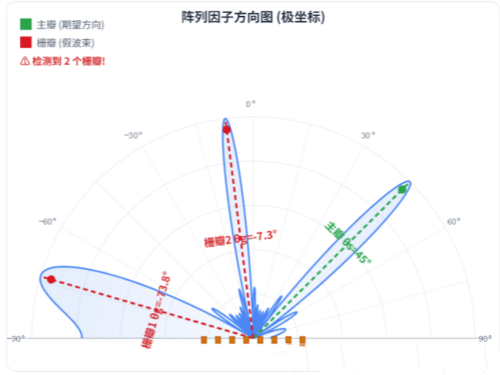

　　栅瓣是什么?简单说就是“走错方向的波束”

　　正常情况下，相控阵探头通过控制各阵元的发射延时，让声波叠加形成一个主波束，指向你关心的方向。但如果阵元间距过大，除了主波束之外，系统还会“无意中”发射出另外一束甚至多束能量很强的波——它们射向了完全错误的角度。这些多余波束，就叫栅瓣。

　　你可以这样想象：你只想朝正前方打一束聚光灯，但因为灯珠排得太稀，两边居然也冒出了两束强光。这就不是“精准照亮”，而是“到处乱照”了。

　　栅瓣带来的后果：假缺陷、真干扰

　　栅瓣发射出去的能量，会在工件内部正常传播，并遇到结构、边界或缺陷后反射回来。接收端分不清这束回波是主波束产生的还是栅瓣产生的，于是会在屏幕上错误的位置显示出一个不存在的“反射体”。结果就是：

　　- 假缺陷：明明没有裂纹，图像上却多处亮点。

　　- 掩盖真缺陷：栅瓣回波与真实缺陷信号混叠，导致漏检或误判。

　　- 图像信噪比严重下降，整个画面杂乱，无法信任。

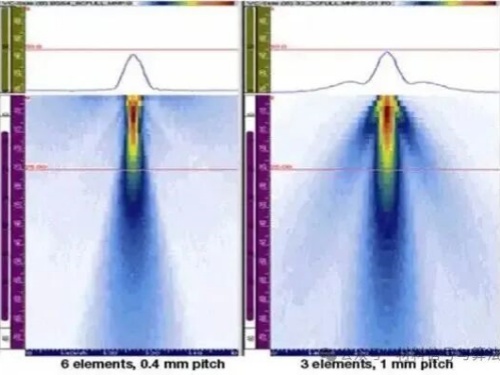

　　阵元间距如何决定栅瓣的“大小”

　　根据超声相控阵的基本原理，阵元间距必须满足一个约束条件：不大于波长的一半。这个条件来源于避免栅瓣出现的数学准则——具体推导可以不用深究，但结论很明确：当阵元间距大于半波长时，栅瓣就会开始出现;间距越大，栅瓣的幅度越强、位置越偏离主波束、对图像的污染越严重。反之，间距控制在半波长或更小，栅瓣几乎可以被抑制到忽略不计。

　　所以，企业在设计相控阵探头时，会根据最高工作频率对应的波长来反推允许的最大阵元间距。例如，5MHz探头在钢中的波长约1.18mm，半波长约0.59mm。如果阵元间距做到0.6mm以上，栅瓣风险就会明显上升。这也是为什么高频率、高分辨率相控阵探头往往阵元更密、工艺难度更高。

　　大禹电子的建议

　　如果您在使用相控阵设备时发现图像中出现诡异的“伪影”，或者对标准试块上某个已知反射体出现了多余的回波，不妨怀疑一下栅瓣。而作为系统集成方或最终用户，最应该做的是：在选购相控阵探头时，向供应商确认阵元间距是否满足不大于半波长。这是从源头避免栅瓣干扰的最有效手段。

　　大禹电子在相控阵换能器设计过程中，严格控制阵元间距与频率的匹配关系，并通过仿真与实测双重验证，确保主波束干净、伪影可控。我们不只卖探头，更帮您“滤掉”不该出现的那束光。
