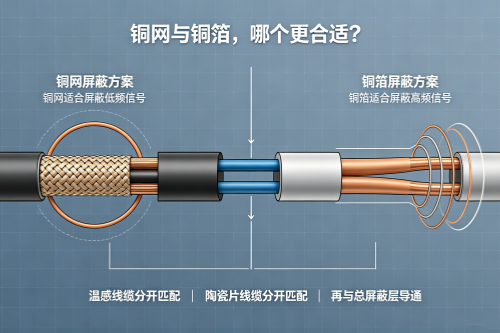

近期有客户在做水下换能器时提出疑问：温感与陶瓷片的线缆分开匹配后，在与总屏蔽层导通时，铜箔和铜网哪个更合适?客户查阅资料发现，铜网适合屏蔽低频信号，铜箔适合屏蔽高频信号，但铜箔使用几个月后可能被击穿，寿命较短。

　　针对这一问题，我们的线缆供应商给出了明确的技术分析，在此与大家分享。

　　一、铜箔 vs 铜网：各有所长，但不能互相替代

　　从屏蔽原理来看，铜箔(及铝箔)对高频电磁干扰的屏蔽效果更好，覆盖率可接近100%;铜丝编织网则擅长处理低频干扰，且柔韧性好、耐弯折、抗机械拉扯。两者各有适用场景，并非简单的替代关系。

　　二、内层铝箔是隔离信号串扰的关键

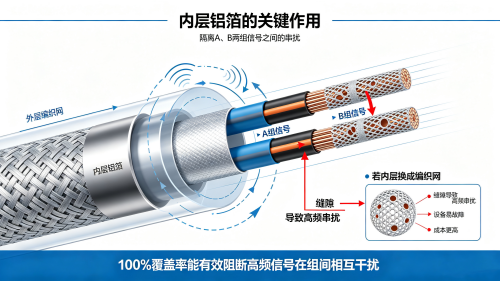

　　我们的线缆采用“内层铝箔+外层编织网”的双层复合屏蔽结构。内层铝箔的核心作用是隔离A、B两组信号之间的串扰——铝箔100%的覆盖率能有效阻断高频信号在组间相互干扰。如果将内层铝箔换成编织网，编织网本身存在缝隙(覆盖率通常70%-95%)，无法做到完全隔离，会导致组间信号互相干扰，设备容易出现故障，同时成本也会更高。

　　三、低频干扰问题交给外层编织网解决

　　外层编织网专门处理低频干扰。如果使用环境中低频干扰较大，我们直接加厚外层编织密度即可，无需改动内层铝箔结构。铝箔负责高频隔离，编织网负责低频屏蔽，二者搭配才能实现全频段覆盖。

　　四、关于铜箔寿命问题

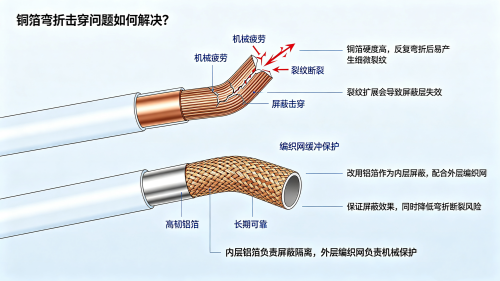

　　客户提到的铜箔使用数月后被击穿的问题，与铜箔在反复弯折中容易产生机械疲劳、导致裂纹或断裂有关。我们的方案采用铝箔而非铜箔作为内层屏蔽，配合外层编织网提供机械保护，在保证屏蔽效果的同时兼顾了长期使用的可靠性。

　　水下换能器的屏蔽设计，关键在于“各司其职”——内层铝箔隔离高频串扰，外层编织网抑制低频干扰，两者配合才能实现稳定可靠的信号传输。单一材质替换不仅无法提升性能，反而可能引入新的问题。如果还有更多问题，欢迎和我们共同探讨，大禹电子坚信，超声的运用覆盖每一个行业。
