木板加工厂最怕什么?

　　不是订单少，是做出来的板子有缺陷，客户发现了，退货。

　　鼓包、气泡、拼接裂缝、粘接不良——这些问题藏在木板内部，出厂时看不出来，做成家具才暴露。一批货退回来，损失的不只是这一批的钱，还有客户的信任。更麻烦的是，你根本不知道下一批会不会再出问题。

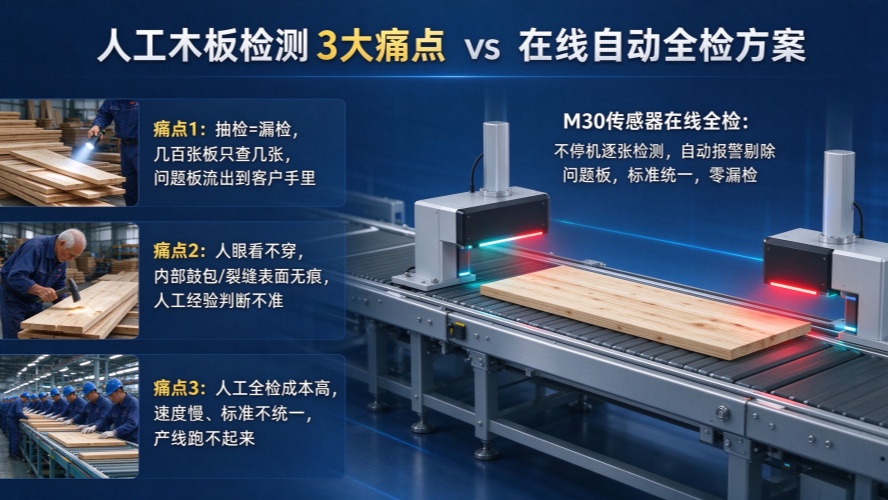

　　人工抽检，三个绕不过去的坑

　　第一个坑：抽检可能漏检

　　一批板子几百张，抽检只能查几张。没被抽到的那张，到底有没有缺陷?你不知道。客户抽到了，你就得赔。

　　第二个坑：人眼看不穿

　　鼓包在内部，表面可能一点痕迹都没有。老师傅用手敲、用光照，经验再丰富，也有看走眼的时候。尤其是颗粒板、多层板这类内部结构复杂的板材，肉眼根本判断不了。

　　第三个坑：全检成本太高

　　如果每张板都人工检查，速度慢、人力成本高，产线根本跑不起来。而且人工检测还有个问题——同一个缺陷，张三看是合格，李四看是不合格，标准不统一。

　　在线全检，怎么做到?

　　把一对超声波探头装在产线两侧，木板从中间穿过。

　　发射端发出超声波，穿透木板，接收端接收。超声波在木板内部传播时，遇到鼓包、气泡、裂缝这些缺陷，信号会发生变化。

　　传感器就是通过分析这个信号变化，来判断木板有没有缺陷。

　　整个过程不需要接触木板，不需要停顿，木板从探头中间正常走过就行。

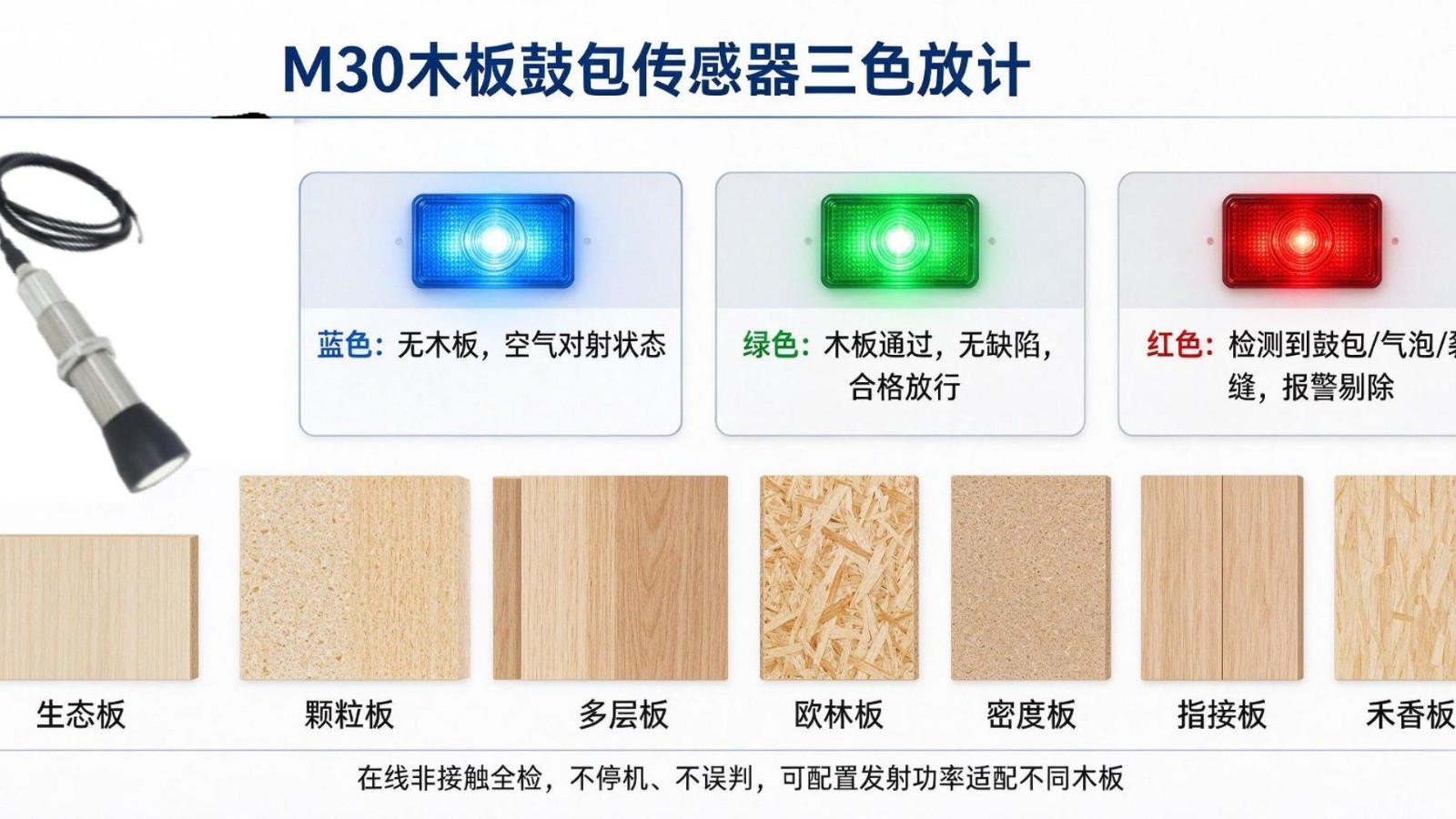

　　三种颜色，一眼看懂

　　传感器上有LED指示灯，现场可以快速看到当前状态：

　　蓝色：探头之间没有木板

　　绿色：检测到木板，没有缺陷

　　红色：检测到木板，并且有缺陷

　　但实际产线上，操作工不靠看灯判断。传感器输出3路NPN开关信号，直接接到产线PLC上，由PLC自动判断和处理。

　　3路NPN输出分别对应三种状态：

　　• 白色线：探头之间没有木板(空气状态)

　　• 灰色线：检测到木板，没有缺陷

　　• 粉色线：检测到木板，并且有缺陷

　　这3路信号直接接入产线PLC，由PLC根据信号做出判断——合格板正常通过，问题板触发剔除机构。整个过程不需要人工介入，产线不停，全检完成。

　　抽检靠运气，全检靠设备。信号接进PLC，问题板自动拦下来。

　　适配哪些板材?

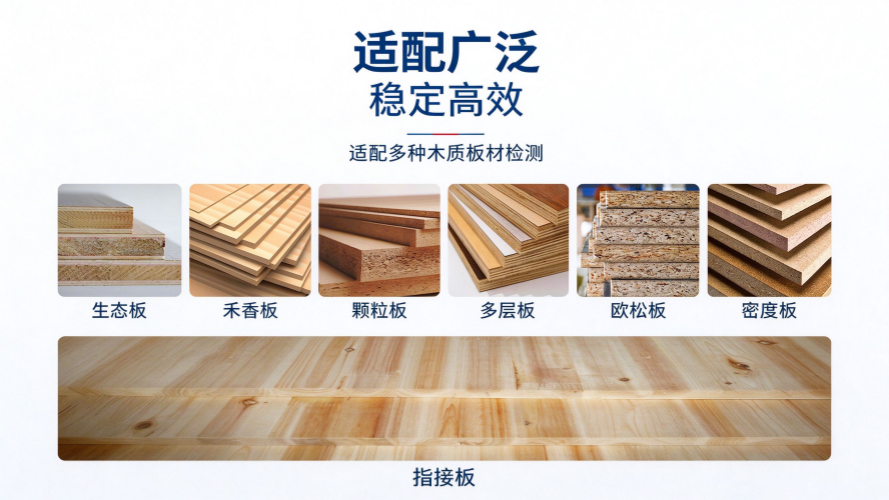

　　生态板、禾香板、颗粒板、多层板、欧松板、密度板、指接板——常见木板都能测。

　　不同板材的内部结构差异很大：

　　多层板层间结构规整，超声波传播路径清晰

　　颗粒板内部密度不均，信号散射强

　　禾香板纤维方向随机，需要针对性调整

　　指接板拼接缝多，容易产生误判，需要针对性调整参数

　　M30木板鼓包传感器支持发射功率配置，适配不同板材的穿透需求。换板材品种时，调整一下发射功率就行，不用换设备。

　　选型前判断

　　按板材类型：

　　板材类型建议

　　生态板、多层板、颗粒板等常见板材可直接使用

　　复合板、特厚板(>50mm)需联系厂家定做

　　按缺陷尺寸：

　　缺陷直径建议

　　≥50mm可稳定检出

　　<50mm需提供木板样品定制

　　这款产品是什么?

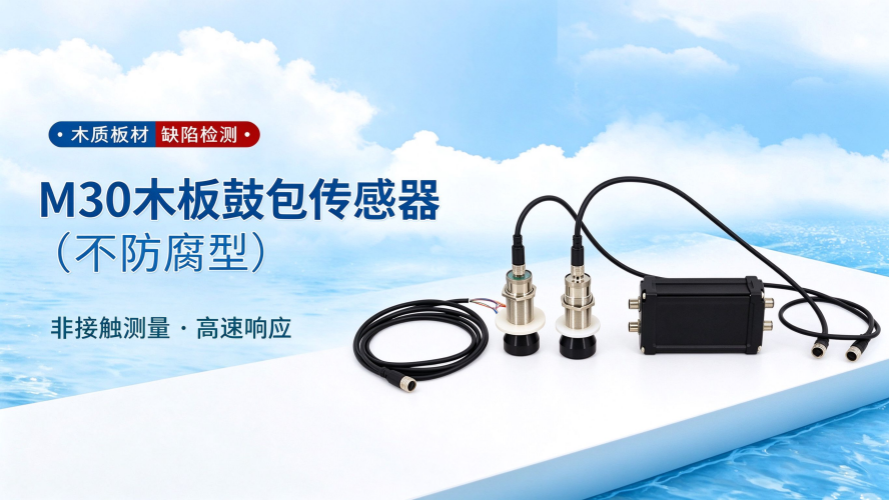

　　大禹M30木板鼓包传感器，是一款用于木板内部缺陷在线检测的超声波传感器。

　　设备由发射探头和接收探头组成，采用对射式安装。发射端发出超声波，穿透木板，接收端接收并分析信号变化，判断木板内部是否有鼓包、气泡、裂缝、粘接缺陷等。

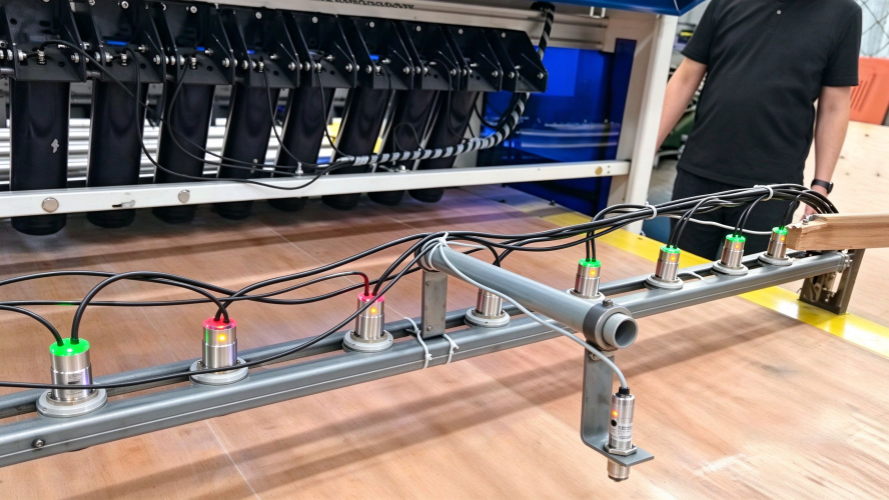

　　安装方式：传感器壳体采用镀镍黄铜，M30×1.5螺纹连接，直接拧在产线支架上。发射和接收探头尺寸一样，重量因配置不同而异，350～770g。

　　安装时有两种方式可选：垂直对射或倾斜对射。倾斜安装时，传感器与木板垂直线的角度为38°～44°。无论哪种方式，发射和接收探头必须在同一条中轴线上，中轴线偏置不超过±1mm，偏移角度不超过±1°。被测木板与传感器之间的距离建议保持在20～70mm。

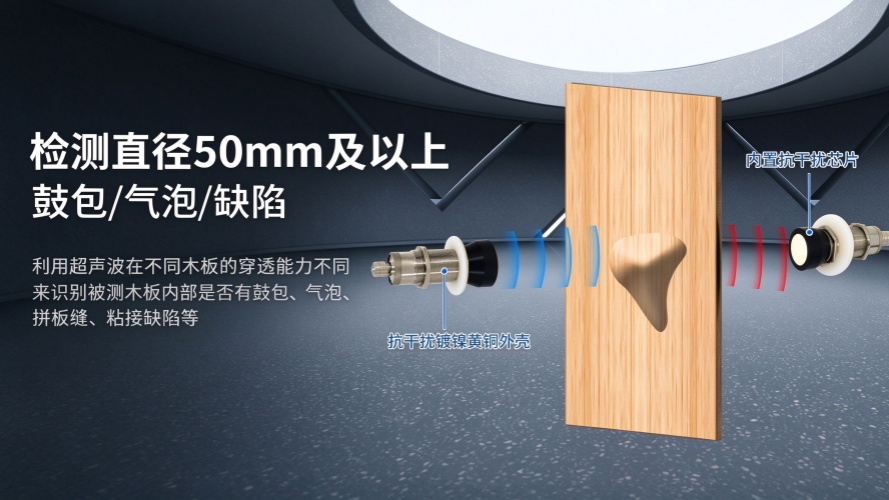

　　能检出多大的缺陷?

　　可检测直径50mm及以上的鼓包、气泡、拼接裂缝、粘接缺陷。

　　如果需要检测直径50mm以下的缺陷，可以提供木板样品给厂家，定做专用型号。

　　选型前建议先确认三件事：主要检测什么缺陷、缺陷大概多大、板材厚度和对射距离是多少。如果拿不准，可以提供样品做实测。
