超声波换能器的发射驱动
发布者：大禹电子 发布日期：2021-10-20 浏览量：1729
超声波换能器的发射驱动相对简单，换能器的驱动电压只要不高于换能器的额定电压都可以。换能器的额定电压可以用 1mm厚度的陶瓷片 200Vpp 来计算。当然考虑材料的机械疲劳。
我们一般不建议用太高的电压驱动。对换能器来说，在额定电压范围内，电压越高，输出的声压越强。能测的距离也就越远。实际使用过程中，并不是信号越强越好。因为信号强了，旁瓣的信号也强，旁边的障碍物的反射信号也强，很容易干扰到信号设备。
图1、超声波测距产品系统框图。

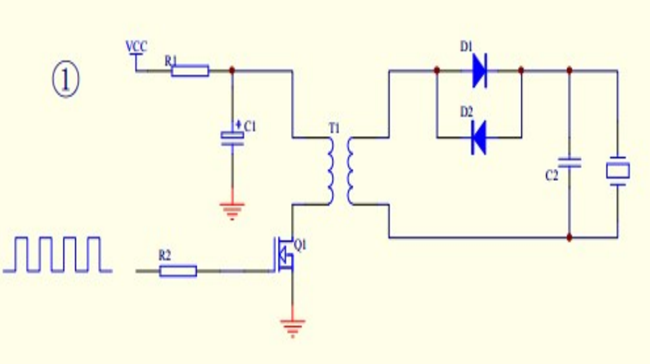

图2、单边推动的发射电路。

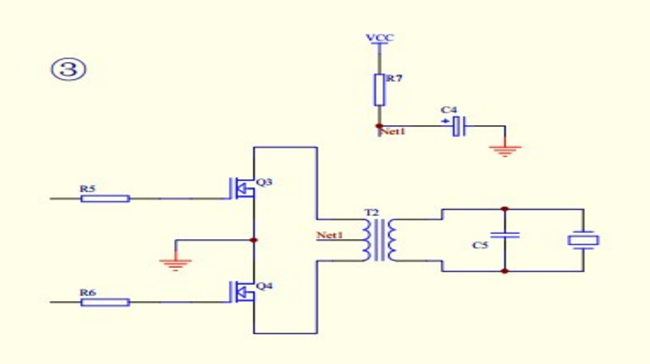

图3、推挽驱动的发射电路。
在超声波发射的时候，经常有人会问匹配的问题。匹配一般来说就是两个：一是变压器和换能器的匹配。二是加电感和换能器的电容进行匹配。
换能器的阻抗一般都比较大，一般在几百欧姆到几 K 欧姆。所以变压器的输出是比较容易匹配的。而且测距换能器是脉冲驱动，所以一般对变压器的要求不高。
