大禹电子超声波多普勒流量计涵洞测流

发布者:大禹电子 发布日期:2022-10-25  浏览量:972

       超声波多普勒流量计常规运用在城市河道、农业灌溉灌区主干渠、城市污水管网、城市雨水管网等水位、流速、流量监测。以下我们将分析特殊案例,涵洞出水流量监测。

超声波多普勒流量计

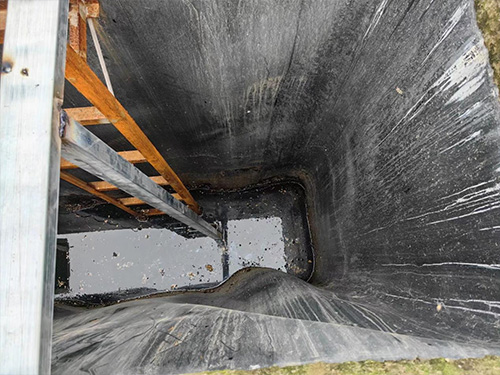

  环境说明:涵洞出水口圆管直径600mm,水池深度约6.35m。污水从涵洞内以缓慢的速度流出;涵洞出口水池约有1米宽,深度较深,测量时水位大约有3.6m。

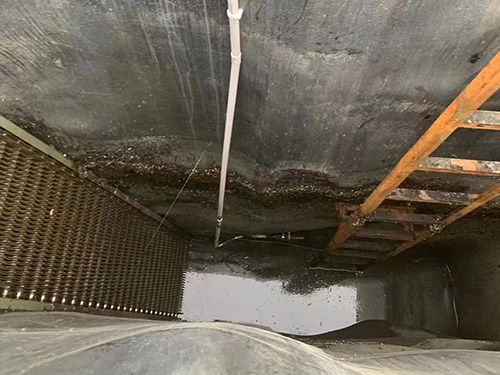

  见涵洞测流(图1)中,超声波多普勒流速仪的安装位置是否正确呢?上图安装位置在涵洞出口1米多外,探头紧贴侧壁。这种安装方式会导致几乎测不到流速,因为水从涵洞出来后直接进入较深的蓄水处理池,流速几乎测量不了,流速仪在进行流速检测时流速需在0.02m/s以上。水位测量没有问题,用户反映除了流速没有,其他数据都正常。

超声波多普勒流量计

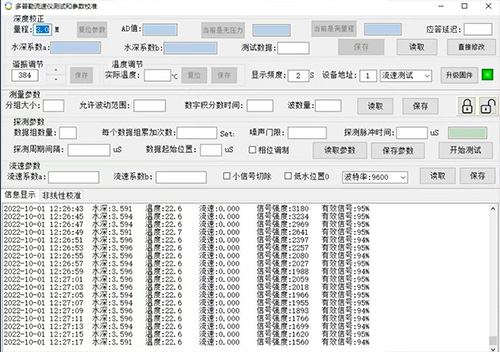

  由读取的数据可知:水位一直保持在3.59米,测量精度为毫米级;温度保持在22.6左右,温度精度为0.1℃;因为安装位置的选择不符合,导致流速数据为0,分辨率为0.001m/s;超声波发射信号强度可读取,数据均为有效信号。通过以上数据分析得出水位数据基本与现场相符,根据安装位置分析得出流速数据也相符。

超声波多普勒流量计




      由读取的数据可知:水位一直保持在3.59米,测量精度为毫米级;温度保持在22.6左右,温度精度为0.1℃;因为安装位置的选择不符合,导致流速数据为0,分辨率为0.001m/s;超声波发射信号强度可读取,数据均为有效信号。通过以上数据分析得出水位数据基本与现场相符,根据安装位置分析得出流速数据也相符。

  通过与安装技术人员交流之后,我们给出以下建议:

  1、流速仪安装点位往右前移,移动到管道出水口处,方便准确无误的检测管道内流体的流速;(如果可以,建议流速仪伸入管道0.5~1米)

  流速仪往管道中心靠拢,安装在管道出水口的正中;
