超声波多普勒流量计应用城市污水管网【大禹电子】

发布者:大禹电子 发布日期:2022-12-29  浏览量:140

     超声波多普勒流量计常规运用在城市河道、农业灌溉灌区主干渠、城市污水管网、城市雨水管网等水位、流速、流量监测。以下我们来查看一个失败案例:(明渠流量计搭配巴歇尔槽安装在污水检查井口案例)。

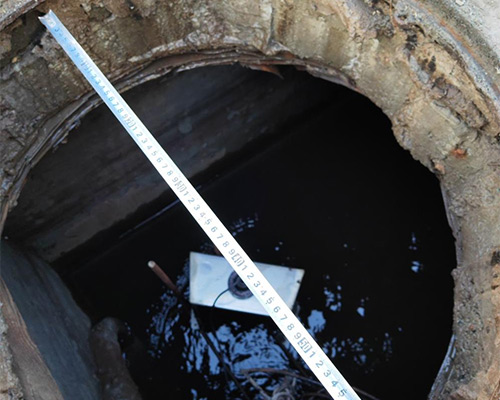

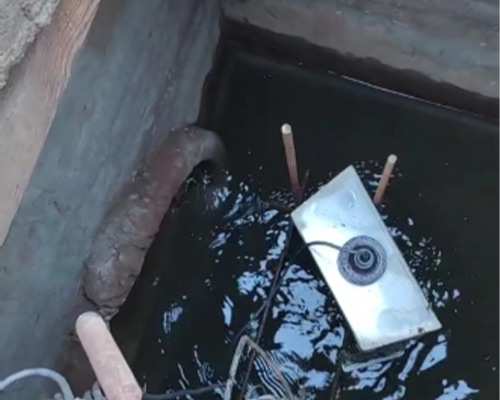

  从客户提供的照片,我们能够清晰看见井口直径为600mm,图二可见巴歇尔槽支架部分和明渠流量计探头。经过水位的上涨,巴歇尔槽的槽身部分已经完全被淹没,明渠流量计已经无法正常计量瞬时流量和累计流量!


超声波多普勒流量计


  通过与客户沟通得知排水口管径为DN600圆形管道,管道水位大约500mm,我们在进行该测点改造时,可选择本公司多普勒流量计第一代产品,产品外观如下:

超声波多普勒流量计

  该产品可以针对满管和非满管进行流量在线监测,由咱们的超声波原理测得流体瞬时流速,通过压力式水位原理测量通过管道的实际水位,再根据瞬时流速和水位计算流体经过管道的瞬时流量,最终达到累计流量的数据。产品测量精度高,流速和水位误差低,实现在线监测的及时性、准确性和有效性。


超声波多普勒流量计


  测点改造需要注意的安装问题:

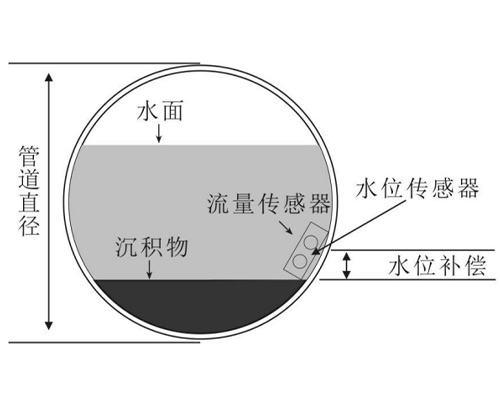

  1、在圆形管道内,如果有沉积物,把传感器安装在沉积物以上避免沉积物覆盖在传感器上,对测量造成影响。示意图如下:

超声波多普勒流量计

  在没有沉积物的管道内安装,可以直接安装在渠道底部。为了防止水流冲击变动传感器的安装位置,传感器底部有一个基座,专门用来固定在管道上。同时,传感器可以装在靠近管道的出口,这样既便于安装,又利于维修和更换。


          大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
