作为超声波理疗仪上的核心元器件：超声波换能器，有哪些参数要特别注意?

　　通常来说这三个参数是至关重要的：发射功率，占空比，工作频率。

　　第一个参数：发射功率

　　理疗换能器有一个要求：就是要控制发射出去的超声波功率达到“××毫瓦”。

　　这个需要电路控制换能器发射，然后有一个设备去测量换能器发射出的超声波的功率是“××毫瓦”。

　　超声波瞬间发射功率的理论计算公式如下：

　　换能器的瞬间发射功率=发射电压×发射电压÷换能器阻抗。

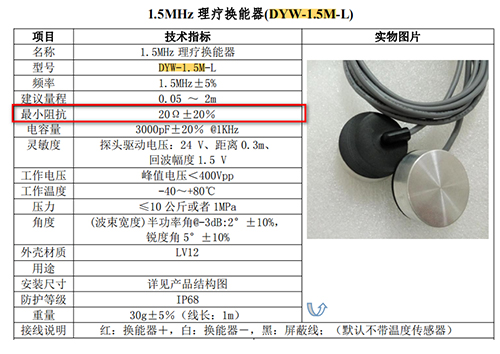

　　下面以福州大禹电子的这款DYW-1.5M-L 理疗换能器为例：

　　假设发射电压是：24V，换能器阻抗为：20Ω，那么

　　换能器的瞬间发射功率=24x24÷20=28.8W

　　第二个参数：占空比

　　①什么是占空比?

　　占空比是指：在一个脉冲循环内，通电时间占总时间的比例。

　　在超声波换能器这里就是：一个脉冲循环周期内，发射时间占总时间的比例。

　　②占空比如何计算?

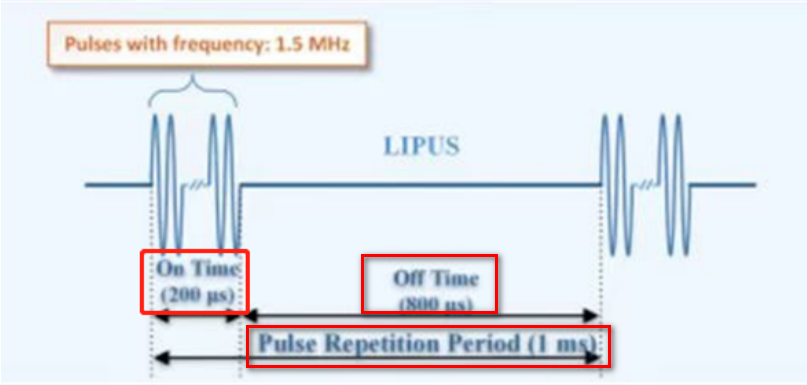

　　以下图为例，来看占空比如何计算：

　　图中：一个脉冲周期是1ms(毫秒),

　　on time(发射时间)200us(微秒),

　　Off time(暂停时间)：800us(微秒)

　　1ms(毫秒)=1000us(微秒)

　　占空比=200us÷1000us*100%=20%

　　所以占空比是：20%

　　在医疗超声中，占空比即超声波的工作模式。主要有2种工作模式：连续模式和脉冲模式

　　连续模式：连续不断地发射超声波，中间没有中断称为：连续发射。

　　占空比100%的工作模式为连续模式，即通常在10毫秒的时长中连续发射超声波，不间断。

　　脉冲模式：以最为常用的占空比20%为例，在10毫秒的时长中发射超声波2毫秒，间断8毫秒，这样的工作模式就是脉冲模式。

　　脉冲模式在医疗超声波中是最为常见的工作模式。

　　第三个参数：工作频率

　　理疗换能器中，常见的频率有：1Mhz,1.5Mhz,2Mhz,3Mhz.

　　在这个要求里面是1.5MH的超声波。实际使用中，因为换能器是贴着人体来发射，

　　不是在水中，空气是热的不良导体。所以连续使用下，换能器内部温度会升高，

　　这个情况下，换能器的谐振频率点1.5MHz就会偏移。

　　还有一点大家要注意。就是连续使用下换能器会变热。
