小型多普勒流速流量仪现场使用【大禹电子】

发布者:丁伯苗 发布日期:2023-08-21  浏览量:527

  超声波多普勒流速仪测量原理:超声波多普勒流速仪测量基于多普勒效应,探头斜向上(或向前)发出一束超声波,超声波在流体中传播,流体中会含有气泡或者颗粒等杂质(可以认为流体中的杂质和水流的速度一致),当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf, 多普勒频移Δf正比于流速。通过测量多普勒频移Δf 即可测量出流体的流速。


  产品特点:以超声波探测流速,测量点在探头的前方,不破坏流场,具有测量精度高,量程宽,可测弱流也可测强流,分辨率高,响应速度快。同时嵌入压力传感器和温度传感器,可测量水深和水温,并通过 RS485 上传流速、水位、温度。


  小型超声波多普勒流量计:是基于流速仪检测的流速、水位信息,根据断面的截面积计算一秒钟的瞬时流量,再累加获得累计流量。

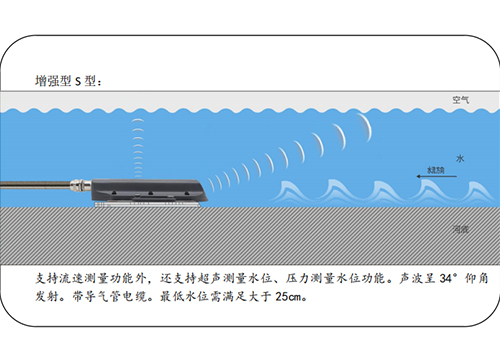

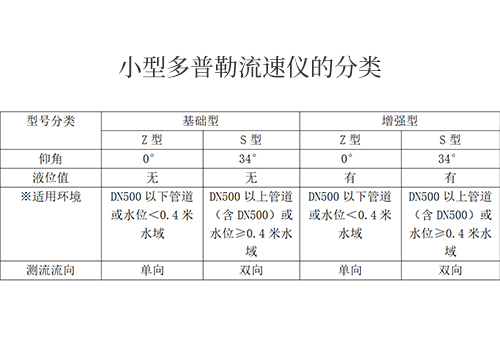

  小型多普勒流速仪的分类:

超声波多普勒流速仪

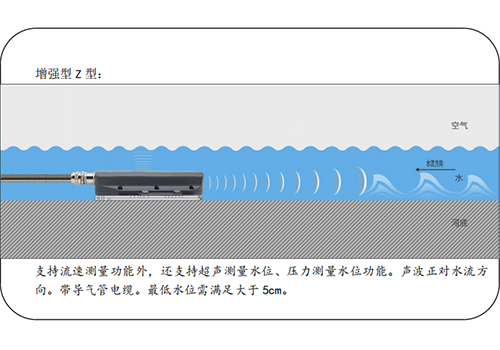

  ※Z 型最低水位要求:由于超声波多普勒流速仪的仰角为 0°,需要满足传感器底部往上5cm 的水位高度即可测量,必须保证传感器正前方至少 2m 长度的直线段,0.7米内无任何障碍物。

超声波多普勒流速仪

超声波多普勒流速仪

  实例分析

  检测点位:正规矩形渠道,渠道宽度为0.6米;(见图1-1)

  测量目标:通过测量矩形渠道中流体的流速及水位计算流量;

  测点特点:流体速度极慢,其他流速仪、流量计无法准确测量;

  选择产品:小型超声波多普勒流速流量仪测量低流速环境。


超声波多普勒流速仪


  大致存在问题如下:

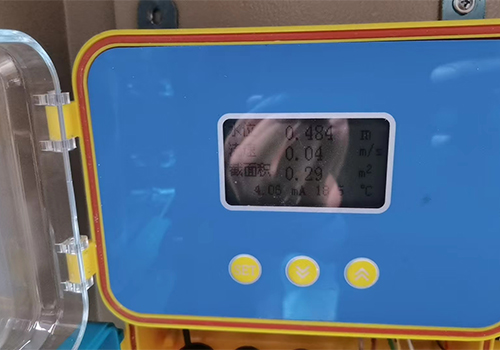

  1、因小型多普勒流速仪出厂设置剔除低流速计量,当流速低于0.03m/s时,流量变送器不计量;(如图1-2)


超声波多普勒流速仪


  2、流速仪安装需避开泥层,流速传感器正前方0.7米内无任何障碍物遮挡;(如图1-3)


超声波多普勒流速仪


  问题处理方式:

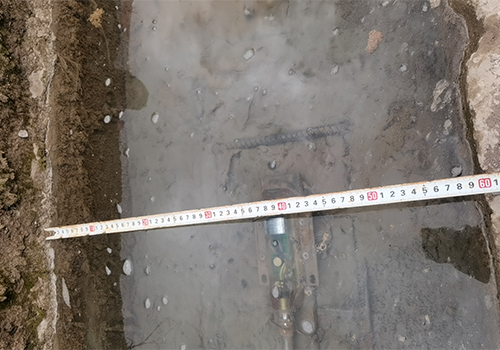

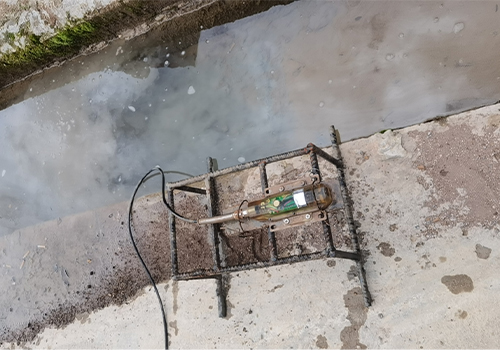

  1、流速仪固定安装支架加高,以完全避开淤泥层为准;清理测点前3米,后2米淤泥层及石块。(如图1-4)


超声波多普勒流速仪

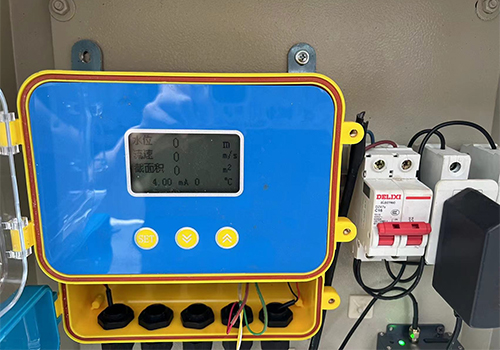

  2、通过软件连机多普勒流速仪,解除低流速锁定值,使得0.01~0.03m/s均可测量。(如图1-5)


超声波多普勒流速仪


  3、安装设置校准:

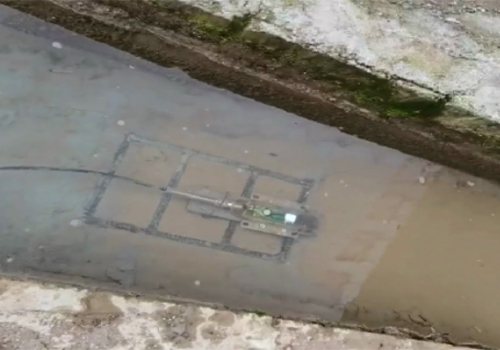

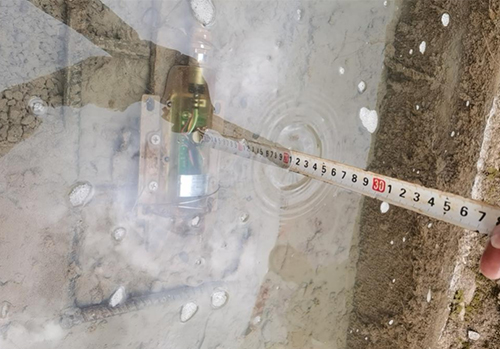

  多普勒流速仪固定于支架上测量,压力水位传感器距离水底有一定距离,此时需要测量压力水位传感器的位置到水底的高度,校正流量变送器参数设置。(见图1-6)


超声波多普勒流速仪

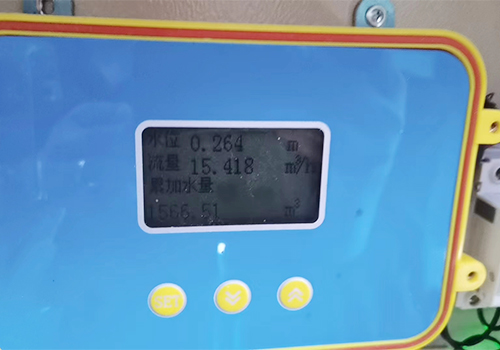

  通过对流道清理,设备安装支架调整,设备低流速限制解除,水位校正等一系列的操作,超声波多普勒流量计计量准确,数据稳定无误,达到测量目标。(如图1-7)


超声波多普勒流速仪


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
