突破极限,15cm以内的精准定位测速系统全面揭秘【大禹电子】

发布者:陈海东 发布日期:2024-03-25  浏览量:315

  要实现一个基于圆形平面阵列的定位测速系统,使用50mm、300kHz的陶瓷片作为换能器,并满足特定的接收灵敏度和声源集束要求,同时保持直径不超过15cm,并构建相控阵,需要综合考虑多个因素。以下是一个大致的设计思路和技术要点:


  1 换能器选择

  陶瓷片换能器:选用50mm直径、300kHz频率的陶瓷片换能器,确保其在工作频率下具有高效的声电转换效率。

  灵敏度:确保换能器的接收灵敏度大于-190dB,以便能够检测到微弱的声信号。


  2. 阵列设计

  圆形平面阵列:设计一个由多个陶瓷片换能器组成的圆形平面阵列,阵列直径不超过15cm。

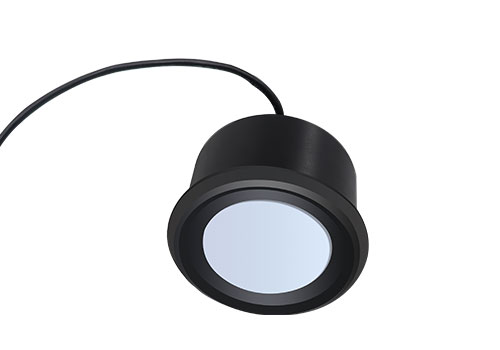

换能器

  阵列元素间距:根据工作频率和波长,计算并确定阵列元素(即陶瓷片)之间的最佳间距,以优化波束形成和指向性。


  3. 相控阵技术

  波束形成:通过控制每个换能器的相位和幅度,实现波束的指向性控制和聚焦。

  信号处理:采用数字信号处理技术,对接收到的信号进行滤波、增强和定位计算。

  4. 定位测速算法

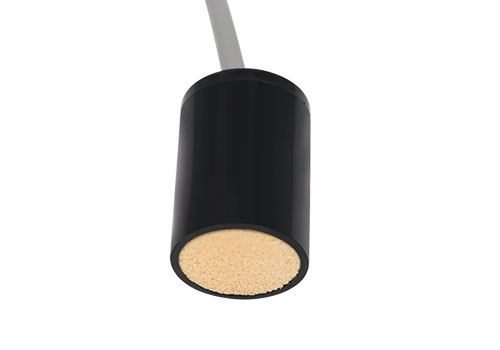

换能器

  到达时间差(TDOA):利用不同换能器接收到信号的时间差,计算声源的位置。

  多普勒效应:通过测量信号频率的变化,计算声源的速度。


  5. 系统集成与测试

  硬件集成:将换能器阵列、信号处理电路、控制单元等集成到一个紧凑的系统中。

  软件开发:编写控制软件,实现相控阵波束控制、信号处理和定位测速算法。

  系统测试:在实际环境中测试系统的性能,包括定位精度、测速精度、抗干扰能力等。

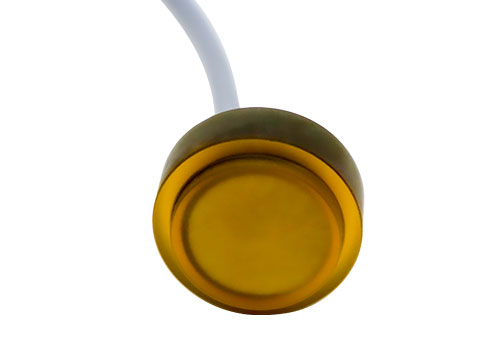

换能器

  注意事项

  环境适应性:考虑系统在不同环境条件下的性能表现,如温度、湿度、噪声等。

  校准与维护:定期对系统进行校准和维护,确保换能器的性能和阵列的一致性。


  结论

  设计一个满足上述要求的定位测速系统是一个复杂而精细的任务,需要综合考虑硬件、软件和算法等多个方面。通过合理的阵列设计、相控阵技术应用以及精确的定位测速算法,可以实现高效、准确的声源定位和测速功能。


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
