1. 需求概述

　　通过公司超声波木质板材缺陷检测传感器来检测人造板材是否存在缺陷，如鼓包、中空、裂纹、接合不良。现场工况概述如下：

　　1、 输送线宽度1300mm，滚轮间距净尺寸135mm，滚轮轴到轴200mm;

　　2、板材尺寸：长度L=2440或1220mm;宽度W=1220mm;厚度H=8mm(基板8mm，铝皮0.3，胶层厚度在0.03-0.04mm，总厚度在8.33-8.34mm);

　　3、输送速度可调，约2.5张/分钟，约0.1米/秒

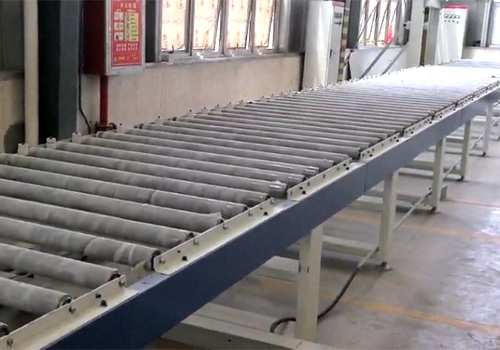

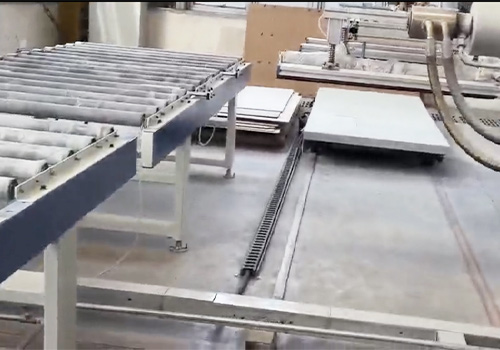

　　设备现场图片

　　解决方案说明

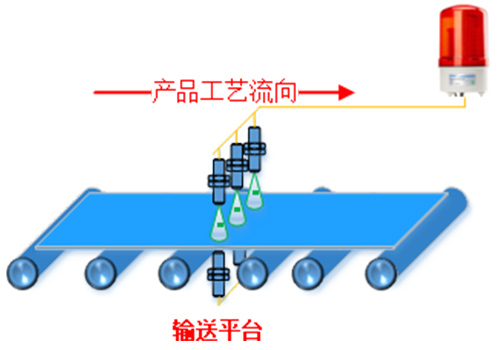

　　1.解决方案示意图

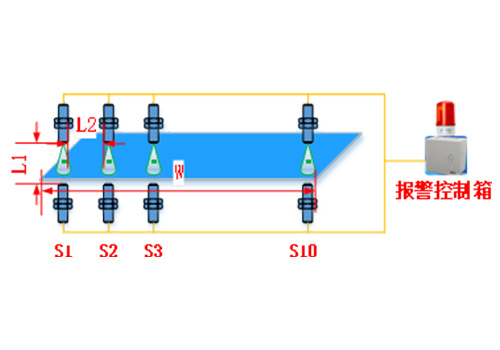

　　2. 传感器布置图

　　说明：

　　A. 板材宽度W=1220mm,传感器布置10对;

　　B. 每对传感器端面间距离L1=100mm;

　　C. 传感器之间间距约L2=94mm，头尾传感器距板材边缘约47mm

　　3. 解决方案说明

　　A. 传感器根据检测板材质量情况输出开关量信号，输出信号可以接到报警指示灯，检测到不良品时输出开关量信号进行声光报警;

　　B. 传感器采用固定支架安装，人造板在传感器之间;每对传感器之间端面间距约60-120mm;

　　4. 产品主要技术资料

　　工作方式：对射

　　工作电压：直流 18V-30VDC

　　检测范围：20-120mm;理想值：90-110mm

　　换能器频率：70KHz±10%

　　显示方式：

　　LED 灯蓝色：无材料

　　LED 灯绿色：正常

　　LED 灯红色：缺陷

　　空载电流：<80mA

　　满载电流：3×100mA

　　24V 功耗：24V×100mA=2.4W

　　响应/关断延时：15ms 左右

　　阻抗：≥4KΩ

　　输出信号：3 个开关量输出，NPN 常开

　　工作温度：-20-60

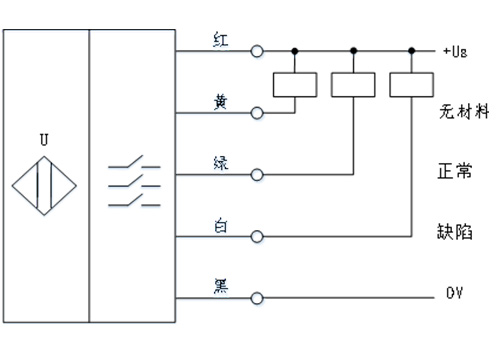

　　NPN输出接线图：

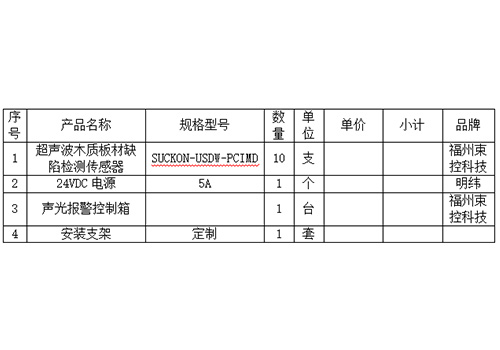

　　5. 设备清单

　　合作服务流程及质保

　　福州束控科技有限公司承诺：超声波木质板材缺陷检测传感器的质量保证期为设备到货现场14个月或设备投运后一年，二者以后到为准。

　　质保期内服务：质保期内，福州束控科技有限公司免费对设备、系统出现的各种质量缺陷、故障(非买方人员操作所致)予以更换、修复，负责解决相关的技术问题，进行人员培训等。并免费提供以下服务：

　　技术咨询服务：为业主解决安装、系统配置及设备在使用过程中遇到的各种技术问题。认真回答买方的技术咨询，留下服务电话，征询买方意见。

　　福州束控科技有限公司承诺在质保期满后，终身将以优惠的价格为买方提供所需的备品备件，指导并协助买方解决好本系统出现的技术问题。

　　在设备出现故障时，福州束控科技有限公司人员在2小时内提出解决方案。
