超声波液位计“穿透”介质测,耐压法兰“高压无忧”【大禹电子】

发布者:丁伯苗 发布日期:2025-05-21  浏览量:99

  一、产品特点:

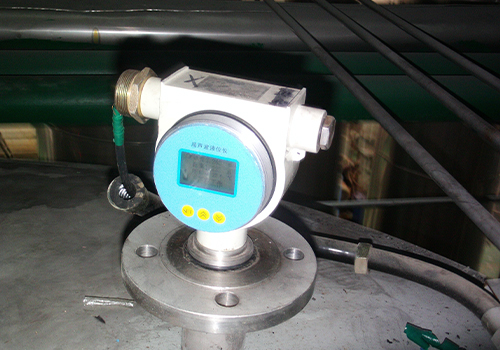

  超声波液位计是一种非接触式、高精度、高性价比、易安装维护的料位、液位测量仪器。它不必接触介质就能满足物位测量要求,罐体内温度不超过70℃即可使用,仪表本身耐压0.3MPa,在用于压力更大的罐体测量时,需要加耐压法兰进行连接安装。


超声波液位计

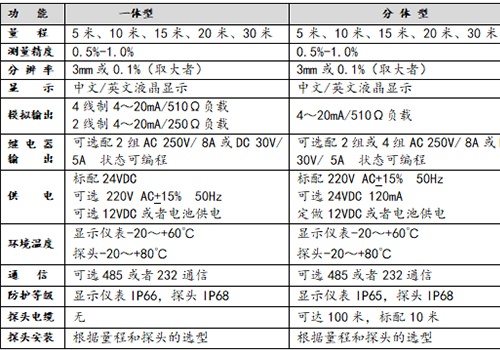

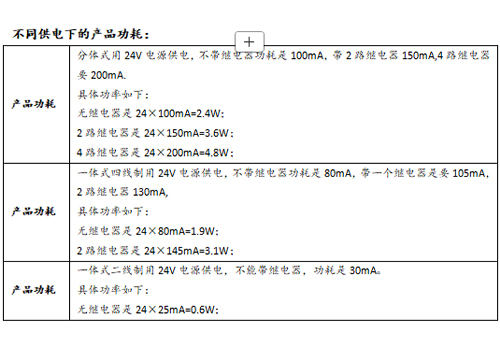

  二、产品技术指标:

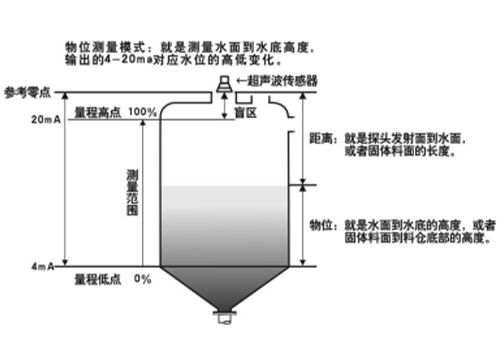

  三、罐体测量原理图

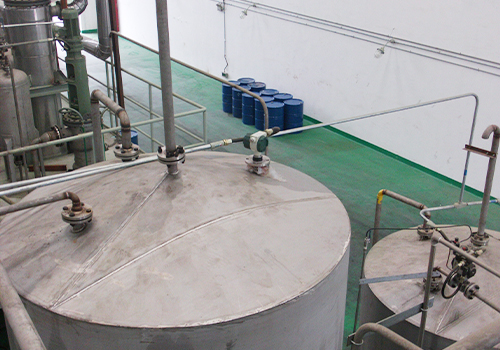

  四、客户测量需求及测量条件:

  1、需要测量罐体内部液体的高度,测量介质:水性漆。

  2、罐体高度有400mm、600mm和750mm,罐体内部无搅拌叶片,介质本身无挂料情况。

  3、罐体材质为不锈钢,水性漆对输送管道具有一定的腐蚀性。

  4、安装国产的超声波液位计,替代国外进口仪表。


超声波液位计

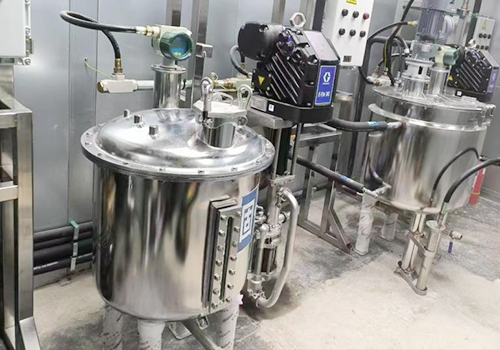

  五、水性漆罐体形态:

  六、产品选型建议:

  选择一体式超声波液位计(防腐防爆型),另配聚四氟O型垫圈和四氟螺母固定。由于该罐体的高度最高只有750mm,所以,我们在进行超声波探头匹配时选用100KHz的频率,探头型号为:DYA-100-02PE-FB,材质:PVDF,产品量程最大2米。(探头特点:盲区仅有130mm,发射角波束宽度:半功率角@-3dB:4.8°±10%, 锐度角:11.3°±10%。)


超声波液位计


  七、安装要求:

  1、由于该款小盲区探头有130mm的盲区,所以建议安装时加DN100或DN150的导管,导管高度约200mm(即探头长度92mm,盲区130mm,安装需要20~25mm)。

  2、由于超声波探头的发射锐度角为11.3°,当罐体内部无液体时,超声辐射范围直径为148mm,所以导管距离侧壁应不低于80mm。

  3、安装时需要采用聚四氟法兰或者不锈钢法兰,同时使用厂商出差配置的四氟O型圈和四氟螺母进行连接,探头连接螺纹尺寸为:M48*2。

  4、电气接口处采用防爆软管进行连接出线,线缆均要求两芯屏蔽线。

  5、超声波液位计需要有效接地安装。


  大禹电子产品主要四大类:工控仪表、工业传感器、海洋设备、超声波换能器。产品应用场景:超声波测距,监测水位/流速/流量/泥位/水深等,水下通信/定位/避障。
