一、产品特点：

　　超声波物位计是一种非接触式、高精度、高性价比、易安装维护的料位、液位测量仪器。它不必接触介质就能满足物位测量要求，在测量罐体或泥浆池料位时，在安装位置的选择上，需要根据测量现场工况，计算无障碍物空间范围，以保证物位计测量的准确性。由于泥浆挂料比较严重，所以，我们在计算无障碍物空间范围时，需要以锐角发射角作为计算依据。

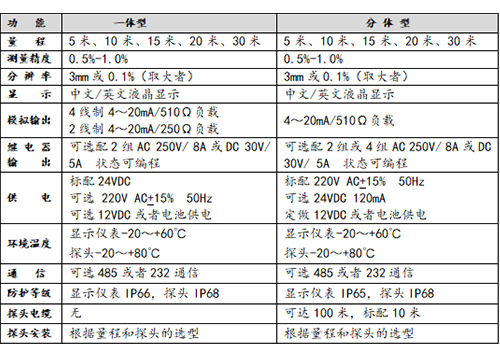

　　二、产品技术指标：

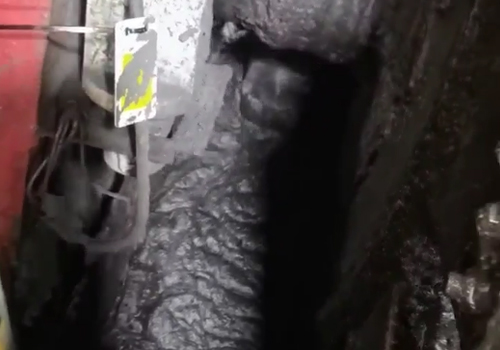

　　三、泥浆测量工况：

　　四、客户测量需求及测量条件：

　　1、需要测量泥浆池的料位高度，介质：泥浆。

　　2、泥浆池高度：1.2米，安装位置宽度20cm，介质现场挂料严重。

　　3、安装国产的超声波液位计，替代国外进口仪表。

　　五、产品选型建议：

　　选择一体式超声波物位计，量程高度做1.2米。超声波探头匹配选择100KHz的频率，探头型号为：DYA-100-02PE-FB，材质：PVDF，产品量程最大2米。(探头特点：盲区仅有130mm，发射角波束宽度：半功率角@-3dB:4.8°±10%， 锐度角:11.3°±10%。)

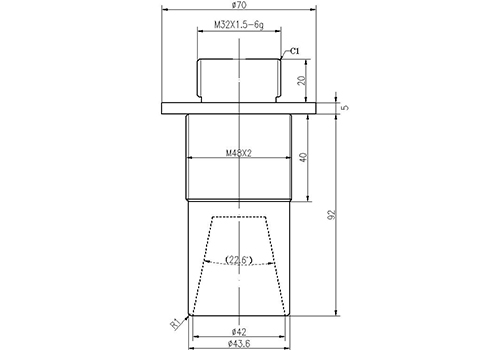

　　六、探头结构图：

　　七、安装要求：

　　1、由于泥浆挂料比较严重，我们在计算无障碍物空间时，选择锐度角进行计算，该款探头的锐角度为11.3°。经过计算，当泥浆池完全没有料时，辐射范围为0.25米直径的圆。产品安装后需要微调，可以将产品调整为探头3或者2测量，测量模式调整为慢速，通过调试一些挂料信号的干扰，来实现准确测量。

　　2、探头连接螺纹尺寸为：M48*2，所以安装时需要开孔50mm。

　　3、超声波液位计需要有效接地安装，接线均需要屏蔽线缆，独立穿管。
