船闸上游和下游测量

经过船舶吃水深度测量方案

一、现场工况

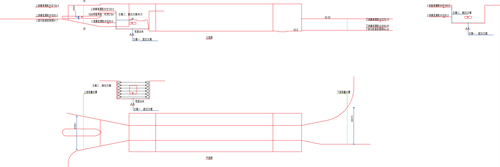

1.1 整个航道环境如下图

1.2 具体数据

上游测量位置，宽度50.967米；

上游最高通航水位100.0米

上游最低通航水位85.0米

上游引航道底高程81.7米

下游测量位置，宽度56.675米；

下游最高通航水位79.10米

下游最低通航水位69.00米

下游引航道底高程64.20米

1.3其他条件

现场全年最低温度：由用户提供；
现场全年最高温度：由用户提供；
现场最大流速：由用户提供；
现场最小流速：由用户提供；

二、解决方案

2.1 上游航道

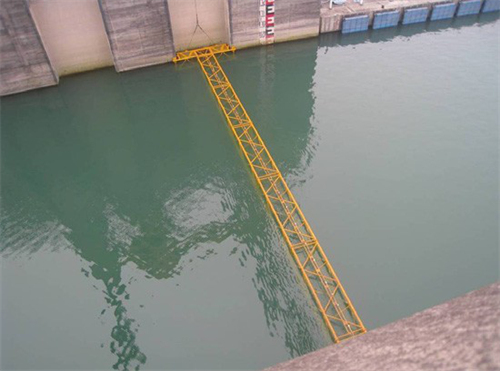

上游航道入口看度50.967米，在底部做个交叉支架，宽度52.000米，每边各1米是吊索固定的固定支架，中间50.000米是安装超声波水下测距传感器的承载支架。

在承载支架上，每隔2米安装1个超声波水下测距传感器，一共安装25个，垂直往水面发射，测量到船底的距离。

吊装支架和承载支架实际尺寸，请详见示意图。

在承载支架左右各放1个压力式水位计，测量承载支架以上的水位高度。

在承载支架左右各放1个污泥浓度计，测量承载支架附近水中的污泥情况，如果污泥含量高于一定值，那么需要提高支架，避开污泥。

整个支架的两端，各有2个点用来安装吊索，通过船闸顶部的吊机来上下移动支架的高度。正常运行时，支架要放入船闸底部，如果底部有淤泥，需要提高安装位置，避开淤泥沉淀层。

2.2 下游航道

下游航道入口看度56.675米，在底部做个交叉支架，宽度58.000米，每边各1米是吊索固定的固定支架，中间56.000米是安装超声波水下测距传感器的承载支架。

在承载支架上，每隔2米安装1个超声波水下测距传感器，一共安装28个，垂直往水面发射，测量到船底的距离。

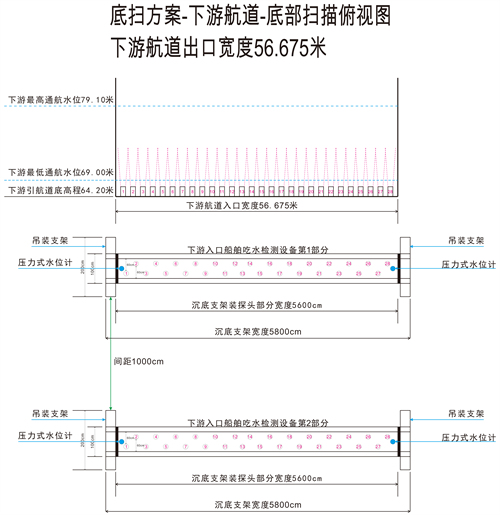

吊装支架和承载支架实际尺寸，请详见示意图。

在承载支架左右各放1个压力式水位计，测量承载支架以上的水位高度。

在承载支架左右各放1个污泥浓度计，测量承载支架附近水中的污泥情况，如果污泥含量高于一定值，那么需要提高支架，避开污泥。

整个支架的两端，各有2个点用来安装吊索，通过船闸顶部的吊机来上下移动支架的高度。正常运行时，支架要放入船闸底部，如果底部有淤泥，需要提高安装位置，避开淤泥沉淀层。

2.3 岸上设备

所有水下设备集中到2个控制柜中，所有测量数据传递到工控机上，通过工控机采集、保存数据，同时根据测量数据输出结果：

①现场通过的每艘船的吃水深度。

②可以人工设定吃水深度最低值。

③超过最低吃水深度，输出1路开关量给其他设备。同时工控机上显示报警。

④支架处水中淤泥含量超过标准会报警，输出1路继电器，同时在工控机上报警。

⑤所有测量到数据，可以在工控机上保存365天。

三、其他要求

3.1 现场供电电源是交流180VAC～250VAC，并且带稳压装置，避免电压波动超过范围，引起设备测量错误，或者无法测量。

3.2 岸上设备安装处20米以内不能有变频器、电动机、5KW以上水泵等干扰源。

3.2 岸上设备必须在房间内，或者有足够结实的防雨棚，保证不管多少大的雨，都不会淋在设备上。

3.3 保证太阳不会直射设备。

3.4所有露出设备以外的电缆都要穿镀锌管保护，保证不会被人或者设备挤压、碾压、磨损、碰撞。

3.5 岸上设备和电缆周围不能有腐蚀性气体或者液体。

3.6 工作环境温度：-10～+50℃；工作环境压力：一个标准大气压；工作环境湿度：≤90%RH非凝结。

3.7 保证最远的传感器到岸上设备之间的电缆线不超过100米。
