福州大禹电子超声时差法流量计

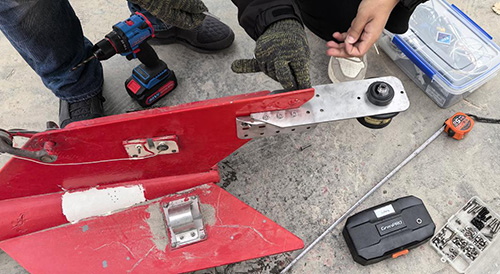

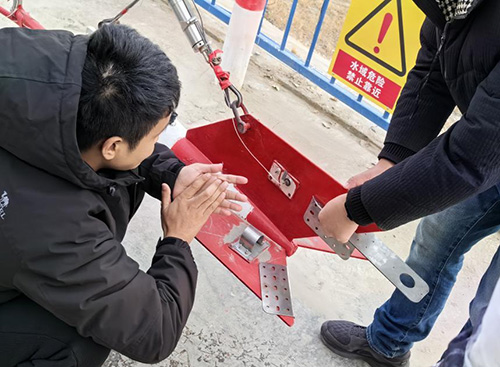

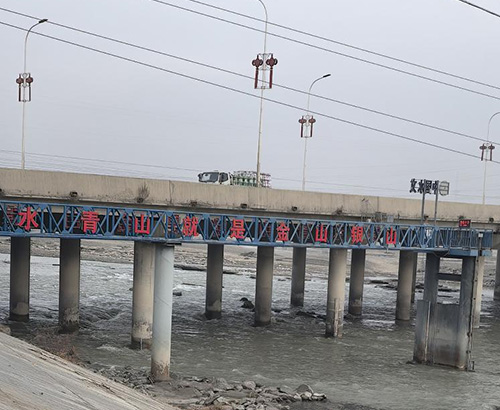

　　在含沙量大地方安现场和安装注意事项案例新疆阿克苏现场配合安装调试

　　下面我按“规范—安装—运行—高含沙量特别提醒”的结构来整理，方便你在现场对照执行。

　　一、先说结论(重点先记住这几条)

　　时差法流速仪本身就是按一定含沙量等级设计的：行业标准 SL/T 186-1997《超声波流速仪》给的使用环境含沙量指标为 3、5、10 kg/m³，并要求“声道应无严重气泡，水中无水草和大的悬浮物 。

　　设备选型时必须看清“最大适用含沙量”：不同厂家、不同频率探头适用上限不同，超过说明书上限就要考虑换方案或改用其他测流方式(如多普勒、堰槽、水工建筑物等)。

　　安装断面要尽量避开急淤急冲区、回流区：在含沙量大的河道上，断面冲淤和漂浮物往往是导致时差法失灵的主因。

　　一定要有比测和定期率定：在线测流设备投运前必须与传统方法(走航 ADCP、转子流速仪等)比测，累积不少于 30 次，误差和不确定度要满足技术指南要求。高含沙条件下建议更频繁复核 。

　　运行中重点关注“信号质量指标”和“漂移”：发现声波接收质量下降、时差跳动大，首先要想到是探头脏了、声道被遮挡，或者含沙量突然增大造成散射/衰减 。

　　下面展开说

　　二、整体流程(从选型到运维)

　　引用

　　三、主要规范与含沙量要求(依据标准)

　　1. 行业标准 SL/T 186-1997《超声波流速仪》(专门针对时差法)

　　适用范围：采用“超声波声脉冲传播时差法”测速的流速仪，用于江河、渠道等流速测量 。

　　使用环境含沙量：标准中给出的分级为 3、5、10 kg/m³(不同型号可按需要选) 。

　　其他使用条件：

　　声道应无严重气泡;

　　水中无水草和大的悬浮物 。

　　准确度：

　　流速 > 0.5 m/s 时相对误差不大于 ±3%;

　　流速 ≤ 0.5 m/s 时绝对误差不大于 ±0.03 m/s(置信水平 ≥95%)。

　　→ 实务含义：

　　若你所在的断面常年含沙量经常 >5–10 kg/m³，就要慎重，选型前一定和厂家确认“最大适用含沙量”，必要时要求厂家提供相应含沙量条件下的检测数据或案例。

　　四、在含沙量大的地点的使用规范

　　1. 可用性判定(能不能用时差法)

　　建议按以下步骤自查：

　　步骤 1：收集历年或汛期最大含沙量、持续时间和频率。

　　步骤 2：与设备说明书或厂家核实：

　　说明书标注的最大适用含沙量是多少?

　　在该含沙量下的测速误差、有效距离是多少?

　　步骤 3：对比 SL/T 186-1997 的 3/5/10 kg/m³ 等级book118.com ：

　　若断面含沙量大部分时间 ≤5 kg/m³，且偶尔达到 10 kg/m³ 的时间不长，可考虑用时差法，但要加强比测与监控;

　　若经常 >10 kg/m³，时差法可靠性和维护成本明显上升，应考虑：

　　换用对泥沙更不敏感的方法(如多普勒、堰槽、水工建筑物推流)，或把时差法只用在含沙量较小的时段/渠段，其余时段用其他方法。

　　2. 水利部《省界断面水资源水量监测技术指南(试行)》(办水文〔2020〕134 号)

　　在线测流设备类型：推荐采用定点式声学多普勒剖面流速仪、电波流速仪、声学时差法流速仪、影像测速仪等在线测流，也可用水位–流量关系、比降面积法、水工建筑物法等推流 。

　　比测率定要求：

　　投运前必须比测：用走航式 ADCP、转子式流速仪等做比对;

　　单次流量随机不确定度 ≤15%，系统误差 –3.5%～+2%;

　　累积比测次数不宜少于 30 次。

　　→ 实务含义：

　　时差法在含沙量大的地方能不能用，不仅要看标准中的含沙量限值，还要通过现场比测来验证“在该含沙量水平下不确定度和系统误差是否仍能达标”。

　　3. 各地技术规程/地方标准中的共性要求

　　断面要求：顺直、稳定、无大的涡旋、回流，冲淤小，水位–面积关系稳定。

　　明渠监测点宜选在含沙量较小的渠段——这一点在含沙量大的工程上尤其重要，

如通过法兰安装，法兰内口径应足够大(一般建议大于120mm)，接管长度尽量短。

       结论重点先记住这几条：

　　1.时差法流速仪本身就是按一定含沙量等级设计的：行业标准 SL/T 186-1997《超声波流速仪》给的使用环境含沙量指标为 3、5、10 kg/m³，并要求“声道应无严重气泡，水中无水草和大的悬浮物”。

　　2.设备选型时必须看清“最大适用含沙量”：不同厂家、不同频率探头适用上限不同，超过说明书上限就要考虑换方案或改用其他测流方式(如多普勒、堰槽、水工建筑物等)。

　　3.安装断面要尽量避开急淤急冲区、回流区：在含沙量大的河道上，断面冲淤和漂浮物往往是导致时差法失灵的主因。

　　4.一定要有比测和定期率定：在线测流设备投运前必须与传统方法(走航 ADCP、转子流速仪等)比测，累积不少于 30 次，误差和不确定度要满足技术指南要求高含沙条件下建议更频繁复核 。

　　5.运行中重点关注“信号质量指标”和“漂移”：发现声波接收质量下降、时差跳动大，首先要想到是探头脏了、声道被遮挡，或者含沙量突然增大造成散射/衰减。
