超声波水下测距传感器闸门前后水深测量应用案例

　　一、项目背景

　　在河道、水库、灌区及城市防洪排涝工程中，闸门前后水深实时监测是实现闸门智能调度、防洪安全、水资源合理调配的关键环节。传统人工测量、浮筒式水位计、压力式水位计等方式，易受水流、杂物、泥沙、腐蚀等影响，存在数据滞后、维护量大、稳定性差等问题。

　　为实现长期稳定、高精度、免维护的水深监测，项目采用大禹超声波水下测距传感器，对闸门上下游水深进行实时在线测量。

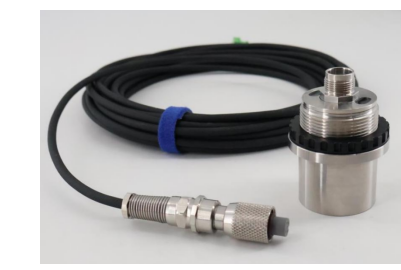

　　二、产品信息

　　· 产品类型：超声波水下测距传感器

　　· 量程：8米、20米、50米可选

　　外壳材质：304 不锈钢，防水、耐压、耐腐蚀(可选ABS、 316 不锈钢，跟进现场环境)

　　· 输出信号：RS485 数字输出(支持标准 Modbus 协议)

　　安装方式：需要用支架+螺母将传感器固定在测量的位置

　　· 双重功能：水深测量 + 水下障碍物避障

　　三、应用场景

　　应用对象：河道节制闸、防洪闸、灌区分水闸、泵站闸门监测内容：

　　· 闸前水深实时监测

　　· 闸后水深实时监测

　　· 上下游水位差计算

　　· 水下障碍物距离监测(辅助避障保护)

　　四、解决方案

　　根据现场情况采用50 米量程超声波水下测距传感器，部署于闸门前后指定位置：

　　1. 50 米大量程：满足绝大多数河道、水库、闸门水深监测需求。

　　2. 304 不锈钢结构：防水耐压、耐海水 / 污水腐蚀，可长期水下稳定工作。

　　3. RS485 数字输出：抗干扰强、传输距离远，方便接入 PLC、RTU、水利监控平台。

　　4. 一器两用：既可测水深，又可作为水下设备、闸门、船舶的避障传感器。

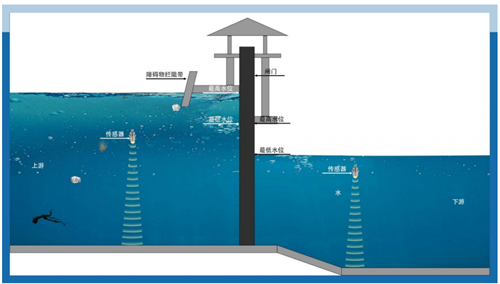

　　闸门前后测量水深-侧视图

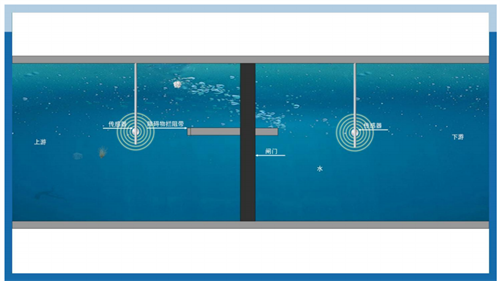

　　闸门前后测量水深-俯视图

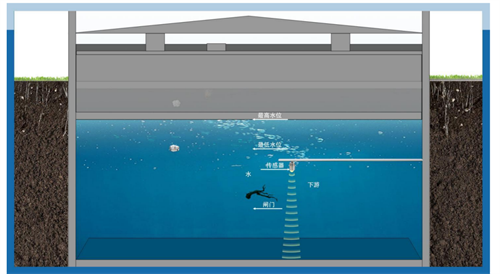

　　闸门前后测量水深-正视图-下游角度看

　　五、安装与运行效果

　　1. 安装简单：闸前、闸后各安装一台，垂直向下安装，固定牢靠。

　　2. 数据稳定：实时输出距离 / 水深数据，精度高、响应快。

　　3. 远程监控：通过 RS485 总线将数据上传至中控室或云平台。

　　4. 环境适应强：在浑浊水体、汛期高流速、长期浸泡条件下稳定运行。

　　5. 免维护运行：无机械部件，无易损件，大幅降低现场维护成本。

　　六、项目成果

　　1. 实现闸门前后水深 24 小时不间断自动监测。

　　2. 为闸门启闭、防洪调度提供精准、可靠的数据支撑。

　　3. 系统稳定可靠，减少人工巡检，提升水利工程智能化水平。

　　4. 同时具备水深监测与水下避障功能，性价比高、适用性广。
