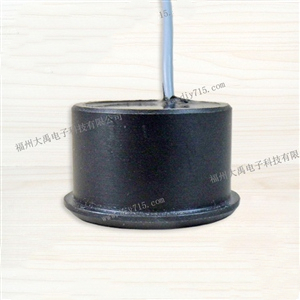

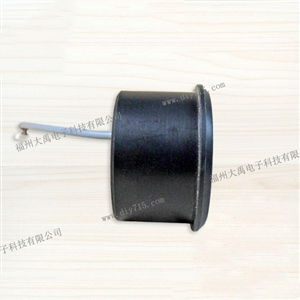

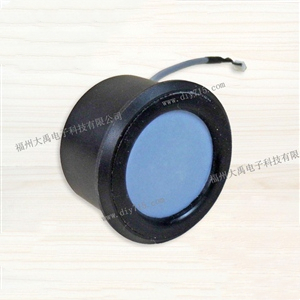

66KHz 普通型换能器 A 型 (一体）
名称：4m量程普通型换能器A型（一体）
型号：DHA-66-05A
量程：0.3～4m
盲区：0.3m
频率：66KHz±5%
工作电压：峰值电压＜1500Vpp
本产品适用于：超声波传感器，超声波测距仪，超声波接近开关，超声波气体流量计等等！
备注：本款系客户定做，非卖品
产品详情
一、换能器的主要技术指标
备注：本款系客户定做，非卖品
名称 | 66KHz 普通型换能器 A 型 (一体） | 工作温度 | -40～+80℃ |
型号 | DHA-66-05A | 压力 | ≤3公斤或者0.3MPa |
频率 | 66KHz±5% | 角度 | (波束宽度)半功率角@-3dB：8.5°±2， 锐度角：20°±4 |
量程 | 0.3～4m | 外壳材质 | 弱酸弱碱环境下可以使用（POM） |
等效阻抗 | 300Ω±20％ | 用途 | 超声波传感器，超声波流量计，水下测距仪等 |
电容量 | 1100pF±20％ @1KHz | 安装尺寸 | M42x2 |
灵敏度 | 空载驱动电压：300Vpp，距离0.6m 回波幅度100mV | 防护等级 | IP67 |
工作电压 | 峰值电压＜1500Vpp | 重量 | 70g±5％ |
二、换能器的分类和配件
配 件 | 螺母 | 电缆线长 | 脉冲变压器 |
一 体 | 无 | 按客户要求 | 选配 |
三、换能器的接线说明
一体式：接口（3PIN,1.25mm端子）红：换能器＋，白：换能器－，黑：屏蔽线；（默认不带温度传感器）

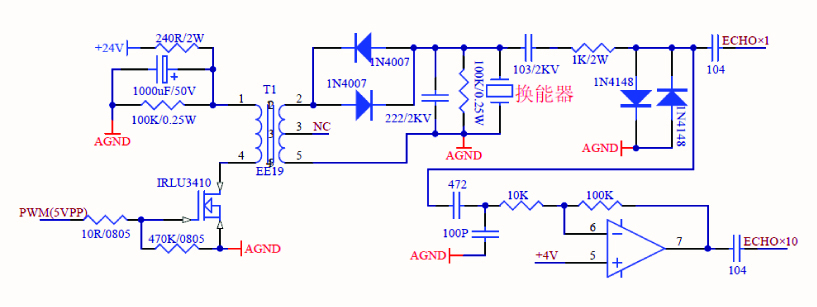

四、换能器的温度传感器原理图，测试电路原理图

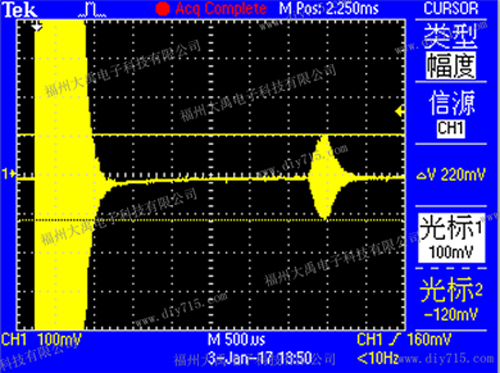

五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1

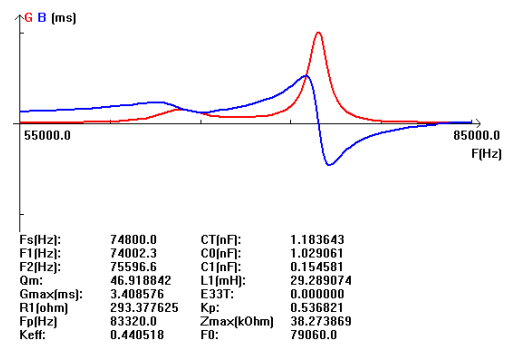

六、换能器的导纳曲线图

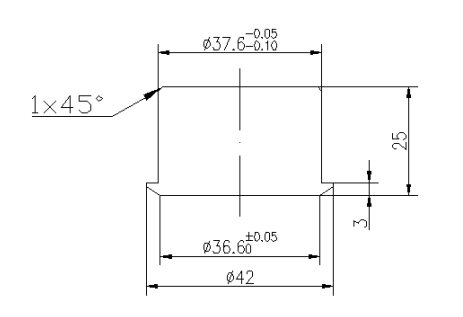

七、换能器的外形尺寸图
本款为客户特订产品，不外购。特此声明！
