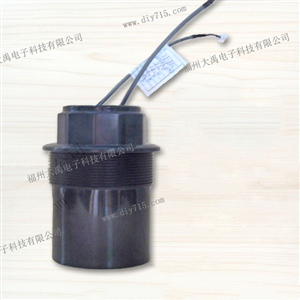

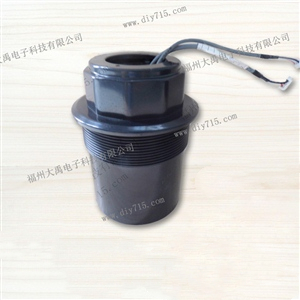

21KHz 普通型换能器 C型（一体式DYA-21-30C）
名称：21KHz 普通型换能器 C型（一体式）
型号：DYA-21-30C
量程：1.0～30m
盲区：1.0m(最小可以做到0.6m，需要定制)
频率：21KHz±5%
工作电压：峰值电压＜1500Vpp
本产品适用于：超声波液位计，监控，防撞，安防
产品详情
一、换能器的主要技术指标
名 称 | 30m量程普通型换能器 C型 | 工作温度 | -40～+80℃ |
型 号 | DYA-21-30C | 压 力 | ≤3公斤或者0.3MPa |
频 率 | 21KHz±5% | 角 度 | (波速宽度)半功率角@-3dB：13°±2 锐度角：31°±4 |
量 程 | 1.0～30m | 外壳材质 | 弱酸弱碱环境下可以使用（PC） |
等效阻抗 | 530Ω±20％ | 用 途 | 超声波液位计，监控，防撞，安防 |
电容量 | 11000pF±20％ @1KHz | 安装尺寸 | 吊装螺纹M38×1.5、底装螺纹M78×2 |
灵敏度 | 带载驱动电压520Vpp；距离0.6m 回波幅度400mV | 防护等级 | IP68 |
工作电压 | 峰值电压＜1500Vpp | 重 量 | 970g±5％ |

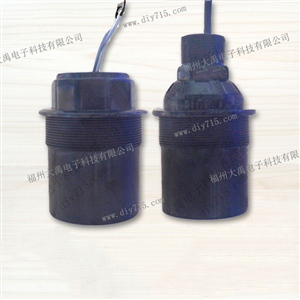

二、换能器的分类和配件
配 件 | Ｍ38×1.5螺母 | Ｍ78×２螺母 | 电缆线长 | 脉冲变压器 |
一 体 | 无 | 选配 | 无 | 选配 |
分 体 | 选配 | 选配 | 标配10m | 选配 |
三、换能器的接线说明
一体接口：3PIN，2.54mm间距 接线端子，为换能器的连接线； 红色为正，白色为负，黑色为屏蔽线
温度传感器线： 3PIN，2.0mm间距 接线端子，白黑为温度传感器线 （MF58）

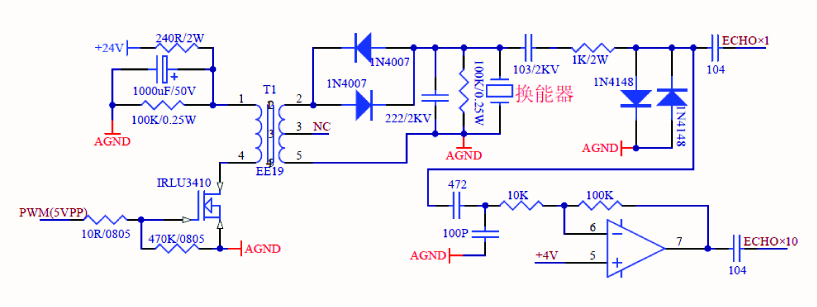

四、换能器的温度传感器原理图，测试电路原理图
五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1
六、换能器的导纳曲线图
