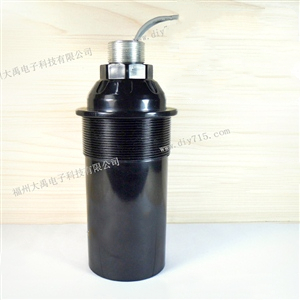

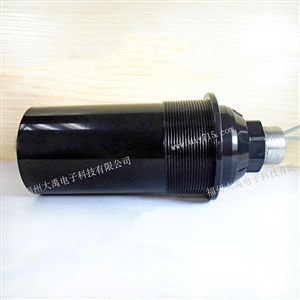

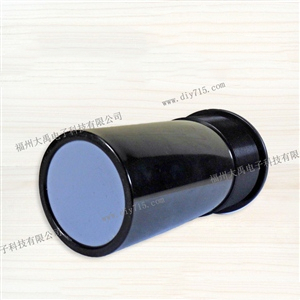

25KHz 普通型换能器C型（一体式）
名称：25KHz 普通型换能器C型（一体式）
型号：DYA-25-20C
量程：0.8～20m
盲区：0.8m
频率：25KHz±5%
工作电压：峰值电压＜1500VPP
本产品适用于：超声波液位计，监控，防撞，安防
备注：探头和仪表我们可以定制不同接口（详情如图所示）
产品详情
一、换能器的主要技术指标
名 称 | 25KHz 普通型换能器C型（一体式） | 工作温度 | -40～+80℃ |
型 号 | DYA-25-20C | 压 力 | ≤3公斤或者0.3MPa |
频 率 | 25KHz±5% | 角 度 | (波束宽度)半功率角@-3dB:11°±2 锐度角:26°±4 |
量 程 | 0.8～20m | 外壳材质 | PC |
等效阻抗 | 470Ω±20％ | 用 途 | 超声波液位计，监控，防撞，安防 |
电容量 | 12700pF±20％ @1KHz | 安装尺寸 | 底装螺纹M78×2 |
灵敏度 | 带载驱动电压600Vpp，距离0.6m 回波幅度320mV | 防护等级 | IP68 |
工作电压 | 峰值电压＜1500VPP | 重 量 | 1220g±5％ |
二、换能器的分类和配件
配 件 | M32×1.5螺母 | M78×2螺母 | 电缆线长 | 脉冲变压器 |
一 体 | 无 | 选配 | 标配 | 选配 |
三、换能器的接线说明
一体信号线：3PIN2.54mm间距接线端子，为换能器的连接线； 红色为正，白色为负，黑色为屏蔽线
温度传感器线：3PIN2.0mm间距接线端子，白黑为温度传感器线 （MF58）

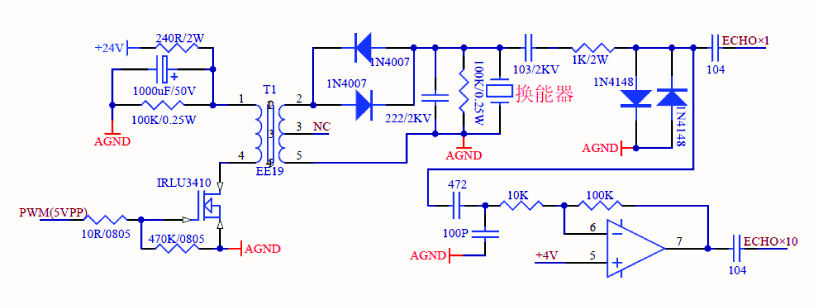

四、换能器的测试电路原理图

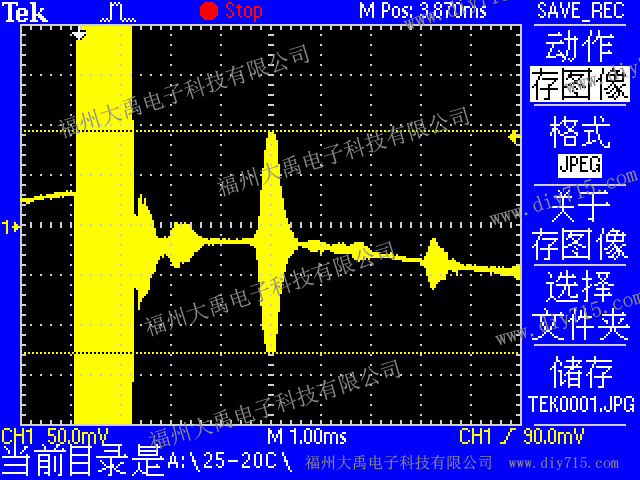

五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1

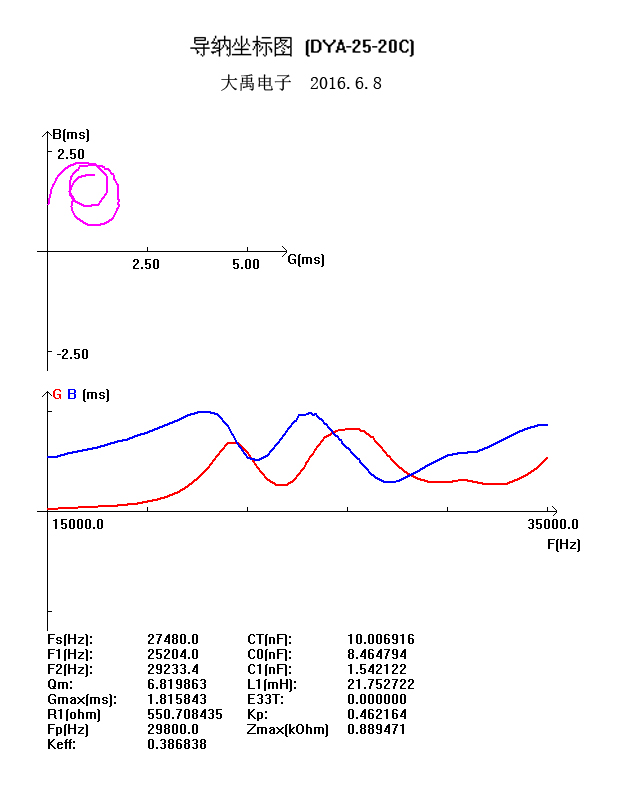

六、换能器的导纳曲线图

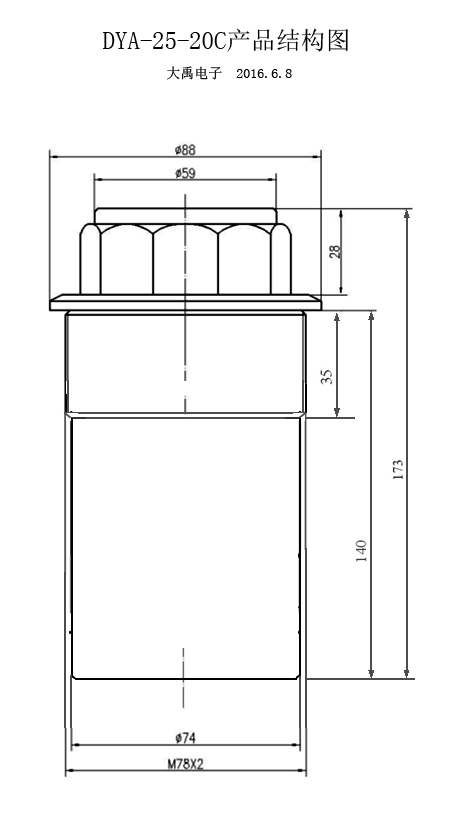

七、换能器的外形尺寸图
