64KHz 防腐型换能器 A型（分体）
名称：64KHz 防腐型换能器 A型
型号：DYA-64-05FA-F
量程：0.3～5m
盲区：0.3m
频率：64KHz±5%
压力：≤10公斤或者1MPa
工作电压：峰值电压＜1500Vpp
本产品适用于：超声波液位计，监控，防撞，安防
全国热线
0591-28082552
产品详情
一、换能器的主要技术指标
名 称 | 64KHz 防腐型换能器 A型（分体） | 工作温度 | -40～+80℃ |
型 号 | DYA-64-05FA-F | 压 力 | ≤10公斤或者1MPa |
频 率 | 64KHz±5% | 角 度 | (波速宽度)半功率角@-3dB：7°±2 锐度角：16°±4 |
量 程 | 0.3～5m | 外壳材质 | POM、聚四氟 |
最小阻抗 | 600Ω±20％ | 用 途 | 超声波液位计，监控，防撞，安防 |
电容量 | 1600pF±20％ @1KHz | 安装尺寸 | 吊装螺纹M32×1.5、底装螺纹M48×2 |
灵敏度 | 带载驱动电压：800Vpp，距离 0.6m， 回波幅度 100mV | 防护等级 | IP68 |
工作电压 | 峰值电压＜1500Vpp | 重 量 | 700g±5％ |
二、换能器的分类和配件
配 件 | M38×1.5螺母 | M78×2螺母 | 电缆线长 | 脉冲变压器 |
分 体 | 选配 | 选配 | 标配10m | 选配 |
三、换能器的接线说明
分体（四线）：红：换能器＋、白：换能器－、蓝，黑温度传感器线（MF58）；
分体（三线）：红：换能器＋、蓝：温度传感器＋、黑：公共－；

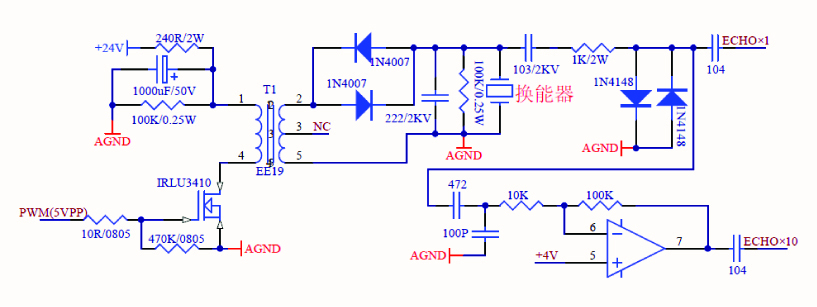

四、换能器的温度传感器原理图，测试电路原理图

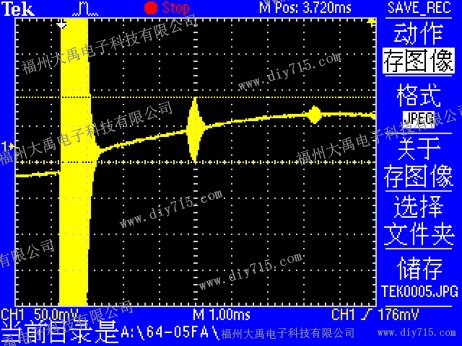

五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1

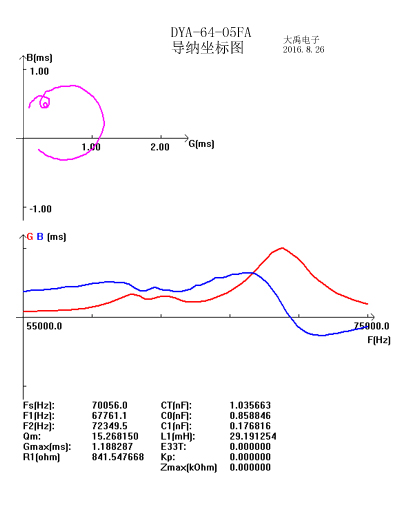

六、换能器的导纳曲线图

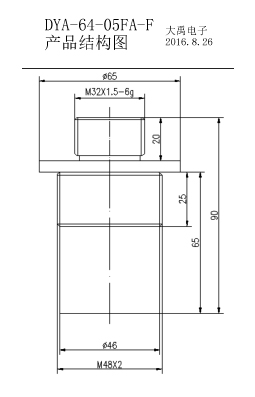

七、换能器的外形尺寸图
