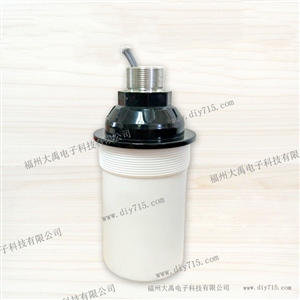

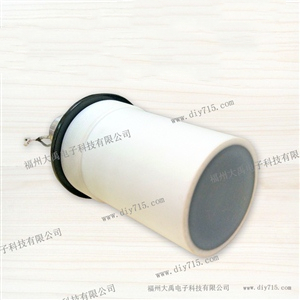

21KHz 防腐型换能器 C 型（一体式）
名称：21KHz 防腐型换能器 C 型（一体式）
型号：DYA-21-30FC
量程：1.0～30m
盲区：1.0m
频率：21KHz±5%
压力：≤3公斤或者0.3MPa
工作电压：峰值电压＜1500Vpp
本产品适用于：超声波液位计，监控，防撞，安防
产品详情
一、换能器的主要技术指标
名 称 | 21KHz 防腐型换能器 C 型（一体式） | 工作温度 | -40～+80℃ |
型 号 | DYA-21-30FC | 压 力 | ≤3公斤或者0.3MPa |
频 率 | 21KHz±5% | 角 度 | (波速宽度)半功率角@-3dB：13°±2 锐度角：31°±4 |
量 程 | 1.0～30m | 外壳材质 | 聚四氟 |
最小阻抗 | 1100Ω±20％ | 用 途 | 超声波液位计，监控，防撞，安防 |
电容量 | 11000pF±20％ @1KHz | 安装尺寸 | 底装螺纹M78×2 |
灵敏度 | 带载驱动电压560Vpp，距离0.6m 回波幅度300mV | 防护等级 | IP68 |
工作电压 | 峰值电压＜1500Vpp | 重 量 | 1020g±5％ |
二、换能器的分类和配件
配 件 | M38×1.5螺母 | M78×2螺母 | 电缆线长 | 脉冲变压器 |
一 体 | 无 | 选配 | 无 | 选配 |
分 体 | 选配 | 选配 | 标配10m | 选配 |
三、换能器的接线说明
一体信号线：3PIN2.54mm间距接线端子，为换能器的连接线；红色为正， 白色为负，黑色为屏蔽线
温度传感器线：3PIN2.0mm间距接线端子,白黑为温度传感器线 （MF58）

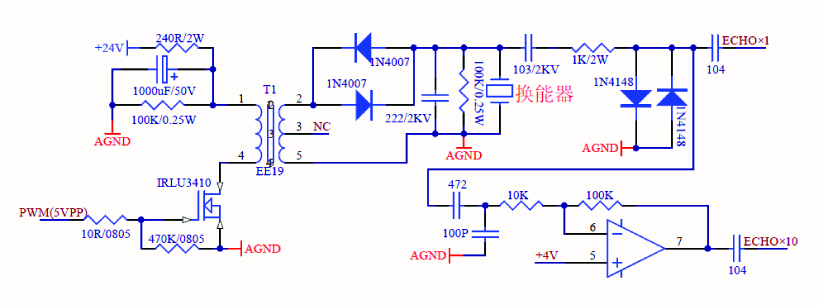

四、换能器的温度传感器原理图，测试电路原理图

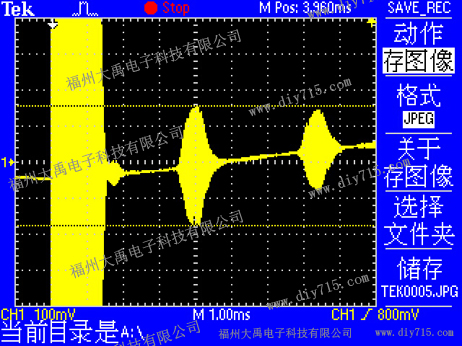

五、换能器的回波测试图
测试环境距离0.6米，测试点ECHO×1

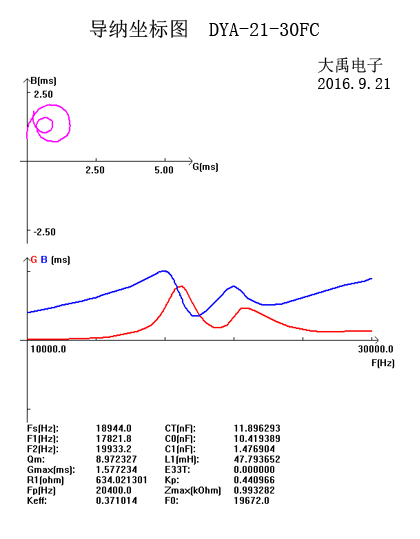

六、换能器的导纳曲线图

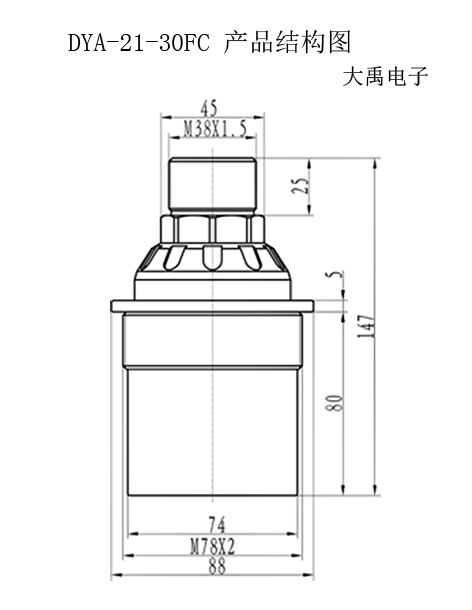

七、换能器的外形尺寸图
