非满管小管径流量测量的正确打开方式,专业工程师都在用【大禹电子】

发布者:高玉倩 发布日期:2024-09-18  浏览量:314

  小管径流量测量通常具有一定的挑战性,因为管道尺寸小,流速可能较低,这会影响测量的精度和可靠性。

  项目现场情况:

  该现场是DN90不锈钢管,经常处于非满管的状态,短时间是满管状态,如何选择和测量小管径非满管的流量呢?经过现场考察与沟通,最终选择巴歇尔槽搭配明渠流量计。

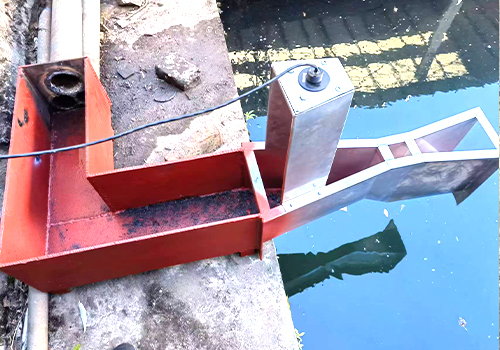

小管径巴歇尔槽明渠流量计

  小管径巴歇尔槽明渠流量计主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量。它由明渠流量计、量水堰槽两部分组成。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰 槽的水位—流量关系推算出流量

  巴歇尔槽明渠流量计的主要优点包括几乎不受管壁粗糙度等条件变化的影响,测量值的长期变化小,以及水头损失在非满管流仪表中属于较小等。

  安装注意事项

  安装巴歇尔槽时,需要选择合适的安装位置,确保水流平稳且不易受杂物影响。安装位置应选择在水流平稳的直渠道段,上游直线段长度至少应为渠宽的3-5倍,下游直线段长度至少应为渠宽的2倍。此外,还需确保巴歇尔槽与渠道底部及两侧紧密结合,无漏水现象。
