功率大揭秘!换能器瞬间峰值与平均功率的终极计算法则【大禹电子】

发布者:陈汀燕 发布日期:2024-09-18  浏览量:147

  经常有客户问我们,换能器的功率是多少?

  我们换能器的功率有瞬间峰值功率和平均功率。

  超声波换能器的瞬间峰值功率=电压的平方X换能器这个频率点的阻抗

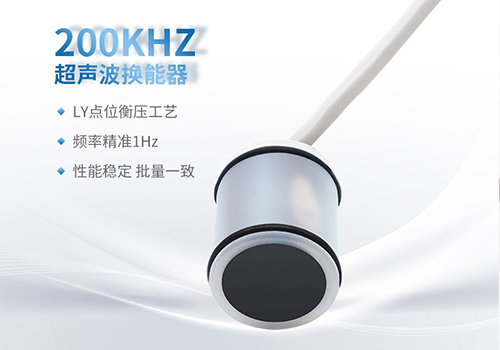

  以下面这款换能器型号: DYACTY-200-01DJ 为例:

换能器

  假设发射电压为200VPP, 换能器在200K的阻抗为750Ω

  换能器的瞬间峰值功率=200X200/750=53.333W

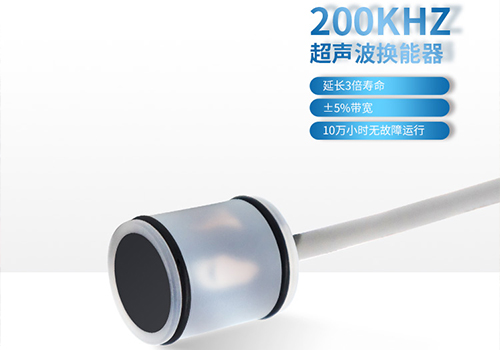

  我们公司出厂的换能器一般都是脉冲工作的,这种脉冲工作的,换能器平均功率计算方法如下:

换能器

  换能器的平均功率=换能器瞬间峰值功率*占空比

  占空比是指在一个脉冲循环内,通电时间相对于总时间所占的比例.

  占空比 = (有效时间 / 周期时间) × 100%

  比如200K的换能器,发射10个脉冲,就是50uS,假设1秒钟发射一次,

  占空比就是50/1000000x100%=0.005%

  上面计算得出:此款换能器的瞬间峰值功率为:53.33W,

  换能器的平均功率=换能器瞬间峰值功率*占空比

  换能器的平均功率=53.33Wx0.00005=0.267mW

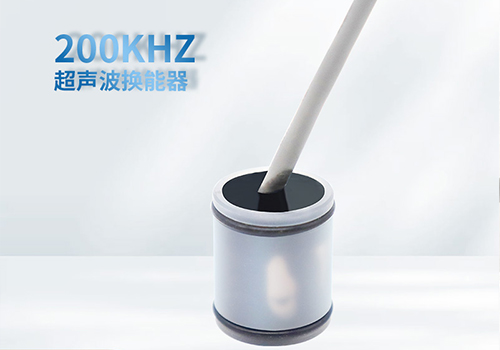

换能器

  备注:

  超声波液位计,风速仪,流量计的,基本上都是24V,1mA电流、20mW以内就够了

  福州大禹电子从事超声波换能器的研发和生产已经有16年的经验,如果您有任何关于换能器的问题,说不定我们可以帮到您!
