野外供电不再难,DY-L-03D雷达流量计的太阳能供电秘籍【大禹电子】

发布者:丁伯超 发布日期:2024-09-18  浏览量:140

  一、流量计选型及安装:

  渠道流量计测量方法主要有水位法与流速面积法:

  1、水位法是通过测量量水建筑物的上游(或上、下游)水位并经经验公式或实验曲线换算成流量来实现计量的。因此水位法流量计需要修建量水建筑物,且精度不高,当渠道沿程水头差较小时,量水建筑物会产生水头损失而影响渠道过水;另一方面当量水建筑物下游附近建有闸门等挡水建筑物时会在量水建筑物处形成淹没出流,此时测量精度会大幅下降。


  2、流速面积法则不需修建量水建筑物,通过测量过水断面面积(实际上过水断面面积是通过测量的水位来换算求得的)与断面流速来求得流量,并且精度高,且不受下游顶托水的影响。

  流速面积法测流主要有下述4种方法:

  固定式ADCP法

  多普勒超声波法(纵向发射)

  多声道超声波时差法

  非接触雷达流速仪法


  由于本次计量渠道为自然河道修整后的宽度为20~100米的断面,由于渠道水量较大,流速较急,水位较深,不适合多声道时差法流量计,比较适合多普勒流量计与雷达流量计。但又考虑到流速比较急,安装受限,接触式测量不适用;因此合适选择非接触式测量的雷达流量计,具备安装简单可以不停水安装、后续维护工作量少、设备的安全性能高等特点。


  ①雷达流速仪流量计:明渠流量计,同时监测水位、流速、流量;

  ②微功耗采集传输器由数据采集器与NB或4G通讯仪器组成,数据采集器采集存储流量计所测数据,并通过NB或4G通讯仪器传输到监管中心;

  ③监控管理软件安装于服务器上,管理者可在任何地点上网登录查询及操控;服务器要求有固定IP。


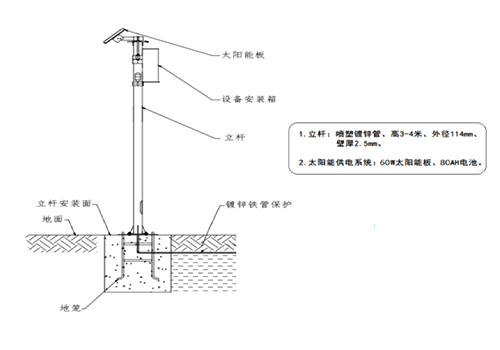

  该设备现场安装组成图如下:

雷达流量计


  雷达流速探头安装于渠道正上方,水位测量采用雷达水位计,上位机直接集成于水位流速一体机内,远传模块置于电杆保护箱内,监测到的水位、流速及流量数据远传至管理局的管理服务器中,管理者通过网络上网查询及统计分析监测数据。


  如果渠道比较宽,可以采用多流速探头方式,安装示意图如下:



  其中,水位测量可以单独配置1只雷达水位计,也可配置1台水位流速一体机(雷达流量计),其它均为单独的流速仪,断面布置不一定均匀布置,主要根据断面流速变化来选具有代表性的测流位置。


  二、设备:

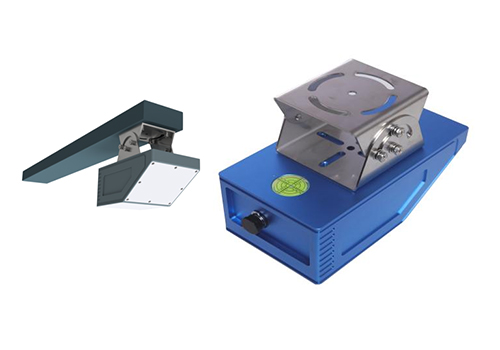

  雷达流量计参数(DY-L-03D型一体式雷达流量计)

雷达流量计

  ·流速:

  ·量程: 0.05m/s~30m/s(与水流情况相关)。

  ·准确度:测量流速的±2%。

  ·分辨率:1cm/s。

  ·水位:

  ·量程: 0.1~60m。

  ·分辨率:1 mm。

  ·准确度:±1cm(测量水位的±0.5%)。

  ·流量:

  ·准确度:测量流量的±2%。

  ·电源:

  DC7-28V 。

  ·接口:

  RS232、RS485。

  ·通讯协议:

  Modbus-RTU。

  ·发射频率:

  流速24GHz,水位60GHz。

  ·运行温度:

  -30℃~70℃水温。

  ·外壳材料:

  镀锌、不锈钢板。

  ·外壳防护等级:

  IP67。

  ·可靠性:

  MTBF≥25000h。

  ·尺寸:

  220×120×84mm(传感器)。

  100×100×100mm(固定支架)。

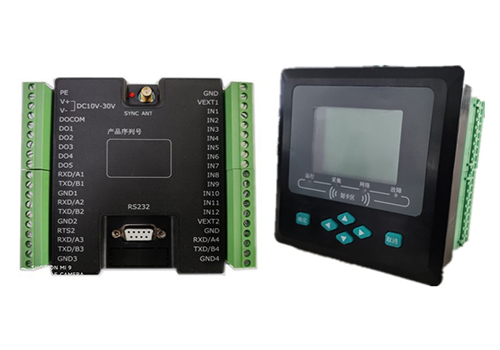

  主机(遥测终端机)参数


  1) 12路IN:模拟量和开关量采集接口,其各自的数量自由组合。

  模拟量采集:采集标准的4-20mA、0-5V模拟量信号

  开关量采集:光耦隔离的开关量采集板

  2) 2路VEXT:为模拟量、开关量以及串口仪表供电。

  VEXT1:可对外提供12V直流电源

  VEXT2:可对外提供 5V、12V直流电源

  3) 4路RS232/RS485接口:串口仪表接口总数最多为4 路,RS232/RS485各自的数量自由组合,串口3和串口4可根据需求,配置为脉冲表采集接口。

  4) 1路DB9调试串口。

  5) 1路蓝牙无线设参(选配)。

  6) 5路DO:继电器输出,可直接接入接触器,无需中间继电器转接。

  DO1接点容量:16A 250V AC

  DO2~5接点容量:6A 250V AC

  7) 1路液晶显示或数码管显示,6路按键。

  8) 1路无线通讯:4G/3G/2G/NB-IOT通信可选。

  9) 无线IC卡刷卡:最远刷卡距离5cm。

  Ø 存储容量:4M、8M、16M、32M(可选) 。

  Ø 供电电源:DC 10-30V 或 AC 10-24V,建议 AC 18V、AC 12V、DC 12V、DC 24V。

  Ø 功耗:平均待机电流:≤13mA/12V;

  平均通讯电流:≤73mA/12V

  Ø 工作环境:温度:-40~+85℃;湿度:≤95%

  Ø 安装方式:盘装式

  Ø 外形尺寸:120×120×65mm


  三、供电方式及现场安装建议:

雷达流量计

  由于雷达流量监测设备在野外安装,所以采用太阳能供电方式,太阳能供电系统选择太阳能板80W、锂电池30AH,满足在连续阴雨天气条件下设备的正常连续运行。
